Chiếu Sáng Mặt Dựng Tòa Nhà: Tiêu Chuẩn Kỹ Thuật & Cẩm Nang Dự Toán Vật Tư 2026

Thiết kế chiếu sáng mặt dựng (Facade Lighting hay Building Elevation Lighting) đòi hỏi sự tách biệt hoàn toàn về mặt bản chất kỹ thuật và định mức đầu tư so với giải pháp màn hình ma trận kỹ thuật số vĩ mô (Media Facade). Trong khi Media Facade biến lớp vỏ công trình thành một màn hình hiển thị mật độ thấp để trình chiếu video hoặc đồ họa chuyển động phức tạp, chiếu sáng mặt dựng bám sát cấu trúc hình học, tôn vinh các diện khối và vật liệu kiến trúc nguyên bản của tòa nhà.

Việc nhầm lẫn giữa hai hệ thống này ngay từ giai đoạn lập hồ sơ thiết kế cơ sở thường dẫn đến những sai lệch lớn về tổng mức đầu tư, gây quá tải hạ tầng cơ điện (M&E) ngoài trời và vi phạm các quy chuẩn về khống chế ô nhiễm ánh sáng đô thị. Do đó, cẩm nang này thiết lập bộ khung quy chuẩn, định hướng kỹ thuật và phương án dự toán vật tư đồng bộ giúp các chủ thể liên quan ra quyết định chính xác cho dự án.

Tài liệu kỹ thuật viện dẫn: Nguyên lý phân định ranh giới quang học và khống chế ô nhiễm chói lóa đô thị trong tài liệu này bám sát tiêu chuẩn toàn cầu CIE 150:2017 [1] ban hành bởi Ủy ban Quốc tế về Chiếu sáng.

Chiếu Sáng mặt dựng Phân Tích Quang Học: Các Phương Án Theo Bề Mặt Vật Liệu Vách Ngoài

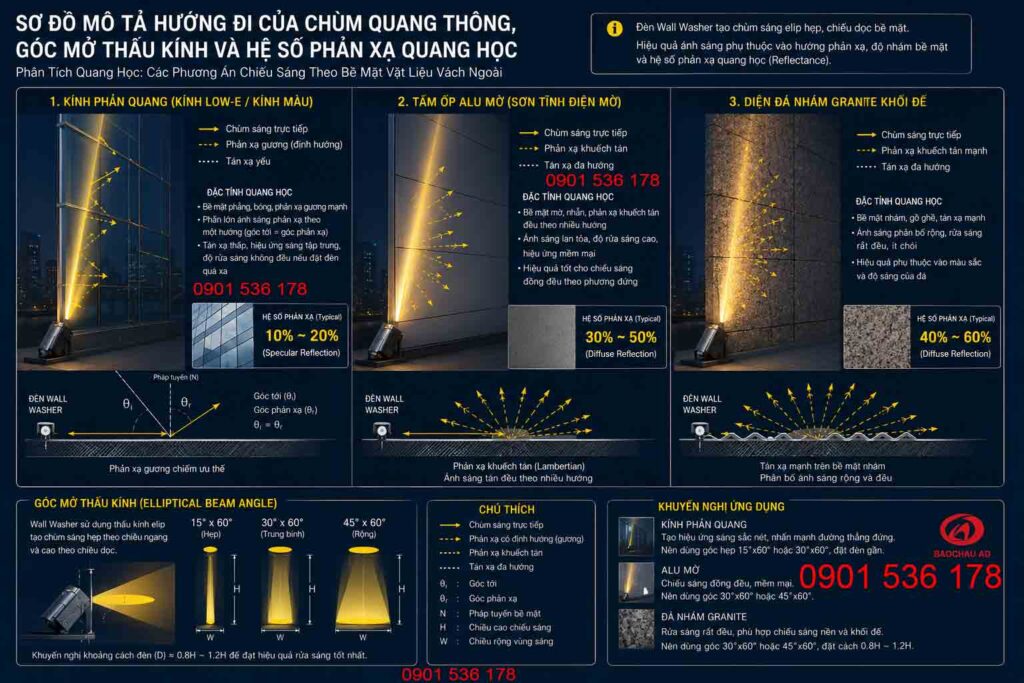

Khi xây dựng phương án chiếu sáng mặt dựng, vật liệu của lớp vỏ bao che công trình là biến số quyết định đường đi và sự phân bổ của quang thông. Mỗi loại vật liệu sở hữu một hệ số phản xạ bề mặt (p) riêng biệt, tác động trực tiếp đến hiện tượng khúc xạ hoặc phản xạ ánh sáng ngược trở lại không gian đô thị.

Nếu mở sai góc chùm sáng hoặc chọn sai loại thấu kính trên các bề mặt có độ nhẵn bóng cao, hệ thống sẽ gây hiện tượng lóa mắt nghiêm trọng, làm giảm thời gian tương tác thực tế của người quan sát và phá vỡ cấu trúc thẩm mỹ ban đêm của kiến trúc. Ngược lại, đối với các vật liệu hấp thụ ánh sáng, việc thiếu tính toán công suất sẽ làm suy giảm nghiêm trọng độ rọi mục tiêu.

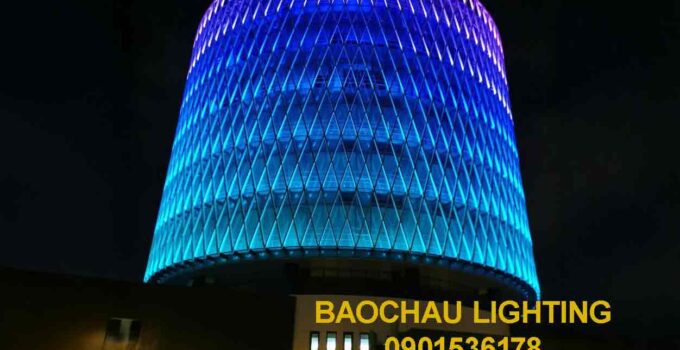

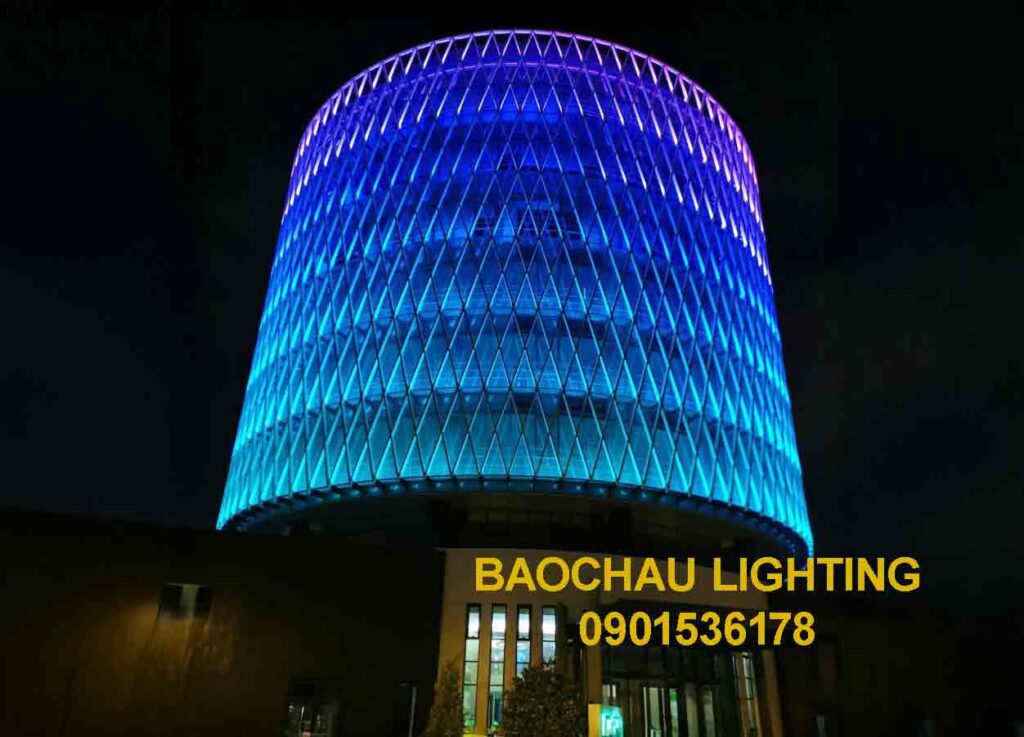

1. Giải pháp kỹ thuật cho chiếu sáng mặt dựng kính (Glass Curtain Wall lighting)

Mặt dựng kính hệ Unitized hoặc Stick sử dụng kính phản quang hoặc kính phủ cản nhiệt Low-E có đặc tính bóng cao và hoạt động như một tấm gương phẳng khi tiếp nhận luồng sáng trực diện. Nếu đèn pha hắt chùm sáng bắn thẳng vào vách kính, ánh sáng sẽ bị dội ngược ra môi trường xung quanh gây lóa đô thị, đồng thời xuyên thấu vào không gian nội thất gây ra hiện tượng lọt sáng (Light Trespass), ảnh hưởng trực tiếp đến người vận hành bên trong văn phòng.

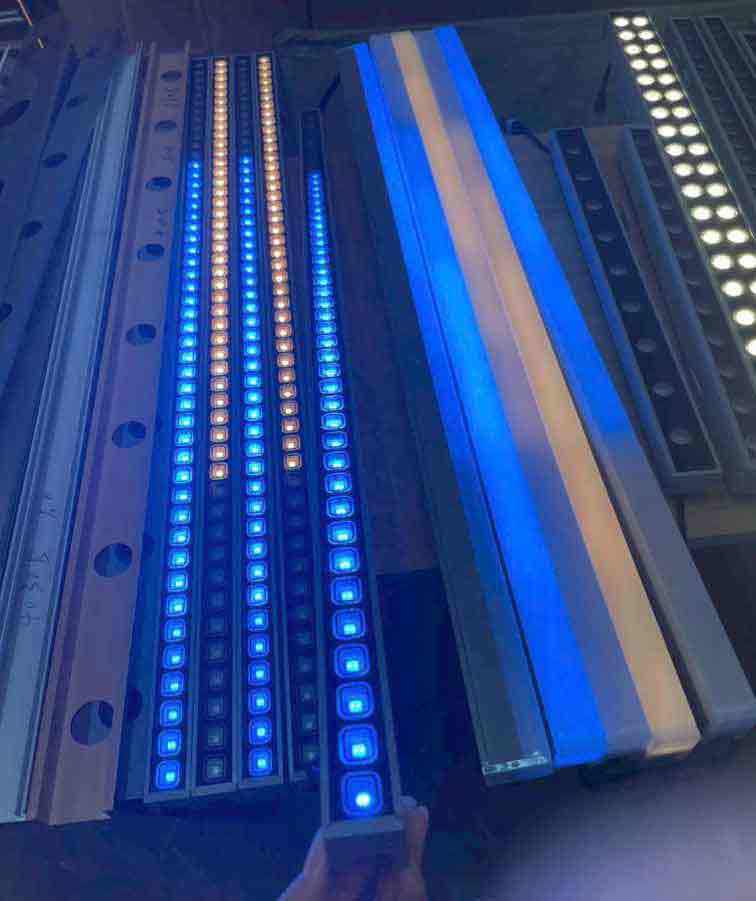

• Giải pháp thiết bị: Chỉ định sử dụng hệ đèn thanh tuyến tính đèn thanh tuyến tính công suất nhỏ từ khoảng khuyến nghị 12W đến 24W trên mỗi mét dài. (Khung công suất mang tính chất khuyến nghị kỹ thuật. Thông số cấu hình thấu kính cụ thể bắt buộc phải được thẩm định lại thông qua file mô phỏng trắc quang cá nhân hóa, Datasheet linh kiện của hãng sản xuất và đặc thù đố nhôm đúc của từng dự án).

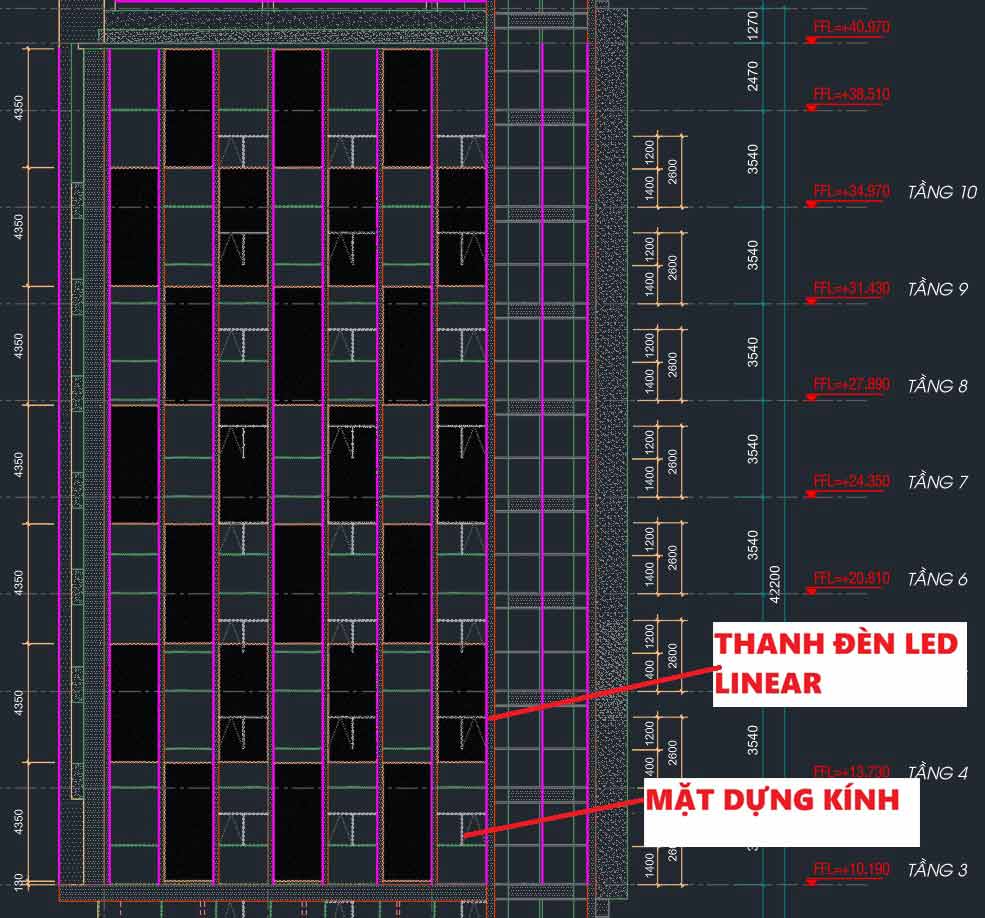

• Biện pháp cơ khí và gá lắp: Thiết bị đèn cần được gá kẹp khuất sau hệ nẹp nhôm định hình, hướng chùm sáng bám sát biên dạng dọc theo các thanh đố nhôm đứng hoặc đố ngang của hệ vách kính. Vỏ đèn bằng hợp kim nhôm phải được sơn tĩnh điện trùng hoàn toàn với mã màu RAL của hệ đố nhôm để đảm bảo tính giấu thiết bị và mỹ quan kiến trúc ban ngày.
• Kiểm soát góc chiếu: Sử dụng thấu kính phân bổ quang học góc elip hẹp bất đối xứng (Asymmetric Lens), thông số cấu hình khuyến nghị đạt tiêu chuẩn:

• Góc mở bất đối xứng này khống chế quang thông đi song song theo diện phẳng của đố nhôm, tạo dải sáng mịn dọc kiến trúc và triệt tiêu tối đa lượng ánh sáng tràn lọt vào bên trong phòng. (Khung góc mở thấu kính elip bất đối xứng mang tính chất khuyến nghị kỹ thuật, final values sẽ được xác nhận qua mô phỏng dự án cụ thể).

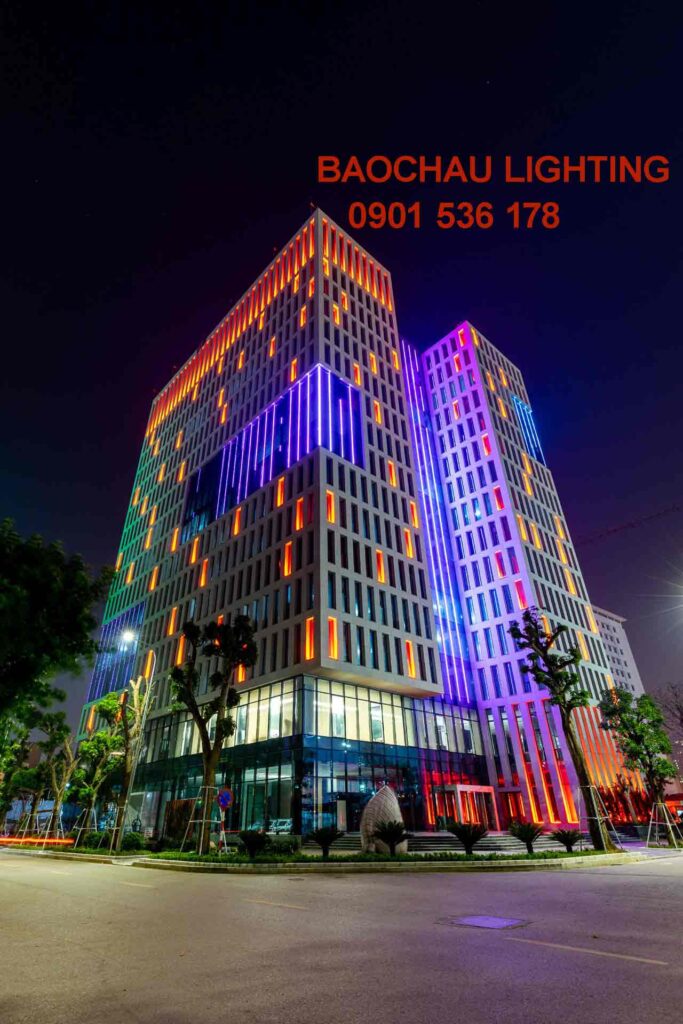

2. Giải pháp kỹ thuật cho mặt dựng tấm ốp hợp kim nhôm (Alu Composite)

Tấm ốp hợp kim nhôm (Alu Composite) phân khúc mờ tiêu chuẩn có bề mặt phẳng, độ phản xạ ánh sáng ở mức trung bình và độ linh hoạt cao trong khoan cắt, định hình cơ khí tại công trường.

• Giải pháp thiết bị: Hệ vách Alu cho phép linh hoạt phối hợp giữa phương án dùng đèn thanh hắt tường diện rộng hoặc nhúng các điểm sáng ma trận điểm sáng ma trận tạo chuyển động đồ họa nhẹ.

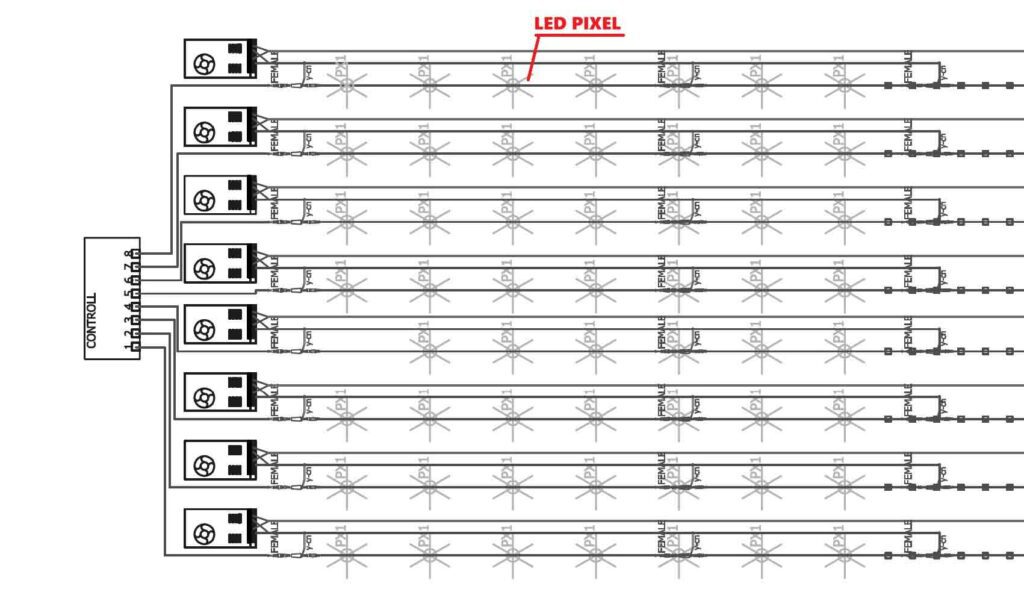

• Biện pháp cơ khí và gá lắp: Khi triển khai hệ đèn ma trận điểm, kỹ thuật viên thực hiện khoan khoét lỗ cơ khí ngoài thực địa dọc theo các mạch chỉ nối (Alu Joint) của vách ốp. Toàn bộ hệ trục dây cáp nguồn một chiều và cáp tín hiệu điều khiển sẽ được chạy ẩn hoàn toàn trong không gian kỹ thuật phía sau tấm Alu và hệ khung xương thép chịu lực.
• Cảnh báo kỹ thuật: Đối với tấm Alu bóng cao hoặc Alu gương, nghiêm cấm sử dụng đèn hắt tường công suất lớn bố trí sát chân tường. Góc chiếu quá mỏng trên vật liệu bóng sẽ tạo ra các điểm cháy sáng cục bộ (Hotspot) rực lên tại các vị trí lồi lõm của mạch cố định, làm lộ khuyết điểm lồi lõm của bề mặt cơ khí. Khoảng cách đặt đèn và mật độ phân bổ điểm sáng (Pitch) phải được hiệu chuẩn dựa trên cao độ thực tế của tòa tháp để tránh hiện tượng dội sáng ngược.

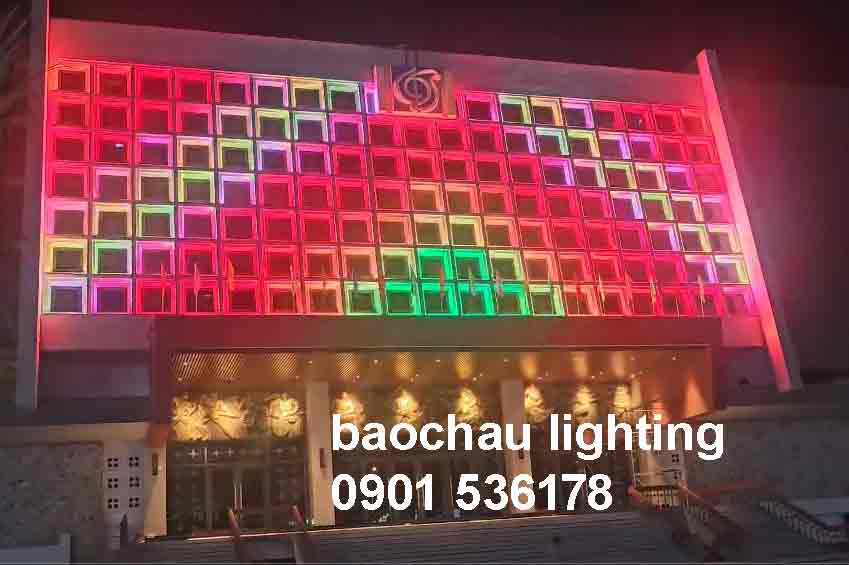

3. Giải pháp kỹ thuật cho vách bê tông phẳng và đá tự nhiên khối đế

Bề mặt vách bê tông thô phẳng hoặc các mảng đá tự nhiên (Granite, Marble) nhám tại khối đế công trình có đặc tính chung là hệ số hấp thụ ánh sáng lớn (đặc biệt đối với đá khối tối màu) và bề mặt có thớ thô gồ ghề.

• Giải pháp thiết bị: Chỉ định sử dụng hệ đèn hắt tường diện rộng đèn hắt tường diện rộng công suất trung bình đến lớn, dải thông số khuyên dùng từ dải công suất tiêu chuẩn 36W đến 72W, đặt tại chân đế kiến trúc hoặc gờ phân tầng cố định. (Dải thông số công suất của hệ đèn Wall Washer mang tính chất khuyến nghị kỹ thuật. Cấu hình thực tế phụ thuộc hoàn toàn vào hệ số hấp thụ quang học của bề mặt đá tự nhiên ngoài thực địa).

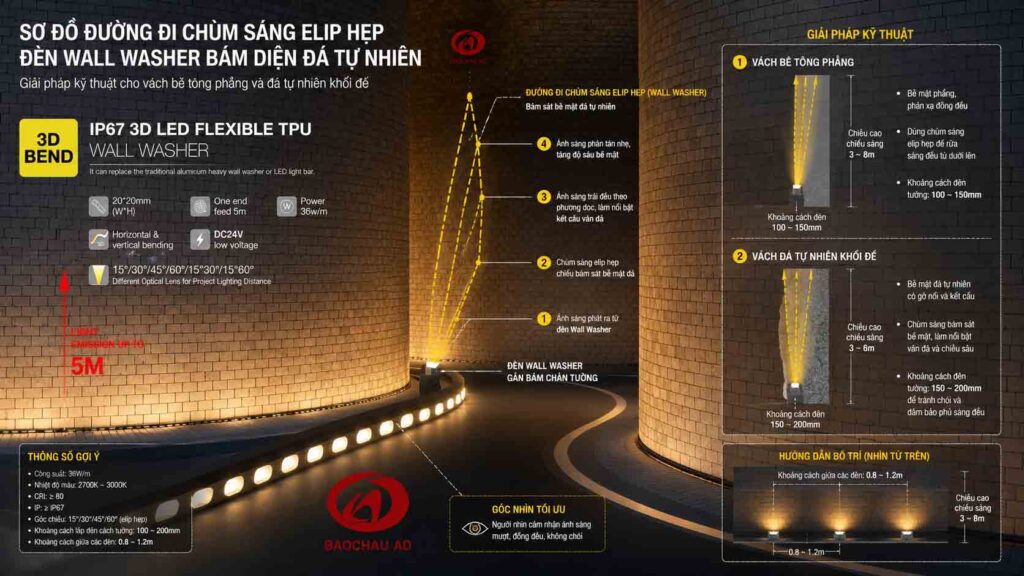

• Quy hoạch khoảng cách hình học: Nhằm đảm bảo dải sáng phân bổ đều mịn từ chân đến đỉnh mảng tường đặc mà không bị suy hao quang năng quá sớm, khoảng cách đặt đèn chân tường (Offset Distance) được tính toán bám theo công thức tỷ lệ cao độ hình học chuẩn kiến trúc:

Điều kiện biên giới hạn áp dụng: Công thức hình học khoảng cách cách vách này chỉ được áp dụng duy nhất cho dòng đèn Wall Washer chiếu hắt mảng đặc diện rộng ngoài trời. Nghiêm cấm áp dụng cào bằng công thức này cho hệ đèn pha Spotlight chóp mái góc siêu hẹp hoặc các thiết bị rọi cột tầm xa.

Định Mức Thương Mại: Bảng Bóc Tách Thiết Bị & Khung Dự Toán Vật Tư Tham Khảo 2026

Việc lập tổng mức đầu tư và bóc tách khối lượng (BOQ) cấu phần thiết bị cho hệ thống chiếu sáng mặt dựng đòi hỏi sự phân lập rõ ràng giữa các chủng loại đèn dựa trên bối cảnh kiến trúc và vị trí lắp đặt thực địa.

Thông số và Biên giá tham khảo: Khung dữ liệu cấu hình linh kiện và đơn giá dưới đây mang tính chất định hướng định mức ngân sách trung bình cho phân khúc dự án tiêu chuẩn thương mại phổ thông năm 2026 bám sát Chỉ số giá vật liệu xây dựng do Bộ Xây dựng Việt Nam công bố [2]. Đơn giá này cấu thành thuần túy từ giá trị thiết bị vật tư tại kho, chưa bao gồm các loại thuế nhập khẩu đặc thù, hệ thống tủ điều khiển trung tâm và nhân công thi công leo cao (sàn treo Gondola hoặc đội đu dây chuyên nghiệp ngoài thực địa).

• Dòng đèn LED Linear (1M): Cấu hình linh kiện khuyến nghị sử dụng chip LED ngoài trời cao cấp (Cree hoặc Osram) kết hợp hệ mạch ổn dòng tích hợp sâu và vỏ nhôm đúc áp lực cao. Cấp bảo vệ vật lý đạt chuẩn bụi nước IP66 và chống va đập cơ học IK08. Đơn vị tính: Mét. Khoảng đơn giá thầu vật tư định hướng: 850.000 – 1.450.000 VND. Vị trí chỉ định hiện trường: Lắp gá bám dọc theo đường đố nhôm đứng vách kính Curtain Wall.
• Dòng đèn LED Wall Washer (1M): Cấu hình linh kiện khuyến nghị sử dụng chip LED công suất cao, tích hợp bộ nguồn Driver ngoài trời thương hiệu uy tín toàn cầu (Meanwell hoặc Philips) và hệ thống thấu kính elip phân bổ quang học. Cấp bảo vệ vật lý đạt chuẩn bụi nước IP66 và chống va đập cơ học IK08. Đơn vị tính: Bộ. Khoảng đơn giá thầu vật tư định hướng: 2.200.000 – 3.800.000 VND. Vị trí chỉ định hiện trường: Bố trí tại chân đế hoặc gờ phân tầng để chiếu hắt các diện tường phẳng đặc hoặc vách đá khối đế.
• Dòng đèn LED Pixel (Node): Cấu hình linh kiện khuyến nghị sử dụng chip LED hệ màu RGBW thông minh, đầu đúc keo đặc chống tia UV ngăn ngừa ố vàng thấu kính. Cấp bảo vệ vật lý đạt chuẩn bụi nước IP67. Đơn vị tính: Mắt điểm (Node). Khoảng đơn giá thầu vật tư định hướng: 45.000 – 85.000 VND. Vị trí chỉ định hiện trường: Tạo lập ma trận điểm sáng hoặc chạy viền định vị dọc theo đường mạch chỉ nối Alu.
• Dòng đèn Spotlight / Rọi Cột: Cấu hình linh kiện khuyến nghị sử dụng thấu kính gom chùm sáng góc mở siêu hẹp khoảng 3 độ đến 8 độ kèm mạch bảo vệ chống sét tích hợp thân đèn chịu xung sét lan truyền tiêu chuẩn. Cấp bảo vệ vật lý đạt chuẩn bụi nước IP66 và chống va đập cơ học IK08. Đơn vị tính: Bộ. Khoảng đơn giá thầu vật tư định hướng: 5.500.000 – 8.500.000 VND. Vị trí chỉ định hiện trường: Bắn luồng sáng tầm xa hội tụ lên các hệ cột trụ trang trí hoặc phần vách đặc chóp tháp đỉnh tòa nhà.

Định Hướng Giải Pháp Theo Phân Khúc Loại Hình Công Trình

Mỗi loại hình kiến trúc sở hữu một mô hình vận hành và mục tiêu thương mại độc lập, đòi hỏi sự phân cấp kịch bản chiếu sáng và thiết lập thông số quang học đồng bộ:

• Tòa nhà văn phòng cao tầng: Ưu tiên sử dụng dải nhiệt độ màu trắng trung tính chuẩn từ 4000K đến 4500K nhằm thiết lập diện mạo lịch lãm, hiện đại cho cao ốc kiến trúc. Phương án cơ khí bắt buộc phải giấu khuất thiết bị đèn sau đố nhôm ban ngày. Hệ thống kịch bản vận hành cần khống chế nghiêm ngặt chỉ số chói lóa đô thị nhằm duy trì tiện nghi thị giác tối ưu.

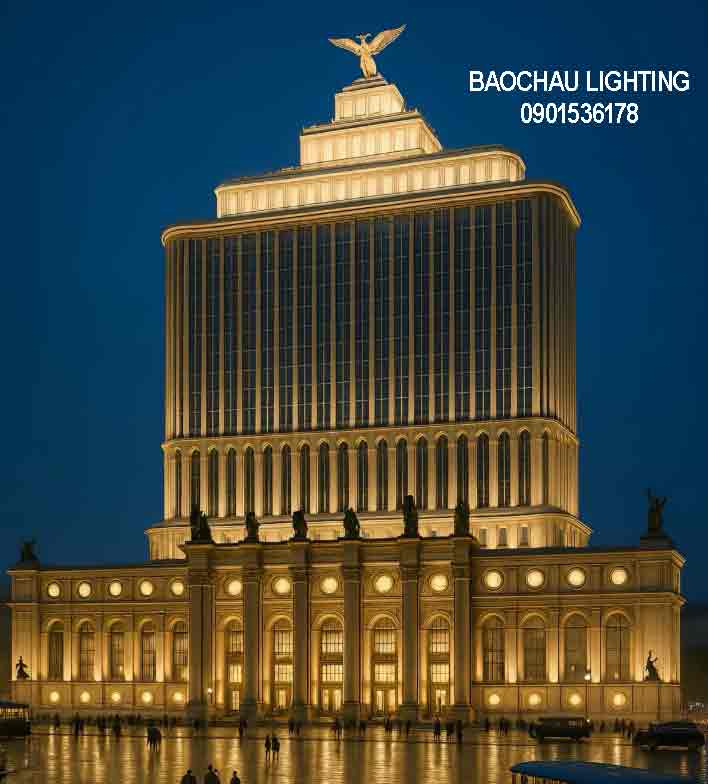

• Khách sạn và Khu nghỉ dưỡng (Resort): Định hướng giải pháp khuyên dùng dải nhiệt độ màu vàng ấm chuẩn từ 2700K đến 3000K kết hợp chỉ số hoàn màu cao CRI > 80 hoặc CRI > 90 nhằm tôn vinh tính sang trọng và tạo lập không gian thư giãn. Quy trình kiểm soát chất lượng yêu cầu thẩm định kỹ lưỡng góc chiếu từ góc nhìn nội thất phòng ngủ để triệt tiêu hoàn toàn rủi ro ánh sáng tràn xuyên thấu qua hệ rèm cửa gây khó chịu cho khách lưu trú.
• Khu phức hợp chung cư cao tầng: Phương án kỹ thuật ưu tiên chạy dải đèn tuyến tính hoặc đèn điểm công suất nhỏ bám dọc các mảng tường đặc phân cách giữa các căn hộ. Thiết bị bắt buộc tích hợp thấu kính góc mở hẹp từ 10 độ đến 30 độ nhằm hướng luồng sáng đi song song mặt vách, ngăn chặn tuyệt đối hiện tượng chùm sáng lệch hướng bắn trực diện vào ban công hoặc cửa sổ phòng ngủ của cư dân.
• Trung tâm thương mại và Showroom: Khuyến nghị cấu hình chip LED hệ màu RGBW kết hợp đồng bộ giao thức điều khiển kỹ thuật số tiêu chuẩn DMX512. Hệ thống vận hành theo ma trận kịch bản: chạy sắc độ màu tĩnh hoặc chuyển màu chậm vào ngày thường, kích hoạt hiệu ứng động phức tạp đổi màu theo chủ đề chuyển động vào các dịp lễ hội nhằm thu hút thị giác đám đông.
• Công trình công cộng và Cơ sở hành chính (Bệnh viện): Ý kiến chuyên môn khuyên dùng: Đối với phân khúc công trình đặc thù như bệnh viện hoặc cơ quan hành chính, giải pháp chiếu sáng ngoại thất bắt buộc phải khống chế ở dạng ánh sáng đơn sắc ổn định, tập trung tại sảnh đón chính và hệ mái đỉnh tháp để định vị công trình từ xa. Nghiêm cấm tuyệt đối việc sử dụng kịch bản màu động chuyển đổi nhanh hoặc đổi màu RGB sặc sỡ nhằm bảo vệ sức khỏe thị giác, tránh gây kích ứng tâm lý và ảnh hưởng đến công tác vận hành y tế chuyên trách ban đêm.

Hạ Tầng Cơ Điện M&E Ngoài Trời: Giải Pháp Chống Sụt Áp, Sét Lan Truyền Và Nhiễu Tín Hiệu

Hệ thống thiết bị chiếu sáng mỹ thuật kiến trúc ngoài trời muốn duy trì tuổi thọ lâu dài và vận hành kịch bản ổn định bắt buộc phải được bảo vệ bởi một hạ tầng cơ điện (M&E) trục đứng đạt quy chuẩn kỹ thuật.

1. Kỹ thuật chống sụt áp trục đứng dòng điện một chiều

Hệ thống đèn mặt dựng ngoài trời thường sử dụng nguồn điện một chiều áp thấp (dải điện áp nguồn phổ biến 24VDC hoặc 48VDC) nhằm đảm bảo an toàn tuyệt đối cho kết cấu nhôm kính công trình. Tuy nhiên, khi luồng điện một chiều áp thấp truyền tải dọc theo trục đứng tòa tháp lên các tầng cao, hiện tượng điện trở trên đường cáp sẽ gây ra sự sụt hao điện áp (DC Voltage Drop).

• Hệ quả rủi ro rò rỉ: Nếu hệ thống phân phối sử dụng dây nguồn có tiết diện lõi nhỏ (dưới mức tiết diện an toàn kỹ thuật là 1.5 mm²) và nối chuỗi liên tục quá số lượng đèn quy định, các thiết bị đèn nằm ở các tầng trên cùng sẽ bị rơi vào trạng thái thiếu áp, dẫn đến hiện tượng sai lệch màu sắc, nhấp nháy liên tục hoặc chết Driver cục bộ do quá nhiệt dòng.
• Giải pháp hạ tầng: Tủ nguồn chuyển đổi tập trung phải được bố trí khoa học tại phòng kỹ thuật cơ điện các tầng. Đồng thời, kỹ sư thầu chỉ định nâng tiết diện lõi cáp đồng trục đứng đứng lên dải thông số khuyến nghị từ 2.5 mm² đến 4.0 mm² nhằm khống chế tỷ lệ hao hụt điện áp luôn nằm trong giới hạn an toàn dưới mức sụt áp tối đa cho phép là 3% theo tiêu chuẩn cơ điện quốc gia. (Khung tiết diện lõi cáp đồng nguồn đứng và ngưỡng khống chế sụt áp dòng DC mang tính chất tính toán mô phỏng lý thuyết. Final values bắt buộc phải được tính toán lại dựa trên tổng chiều dài tuyến dây đứng và tổng công suất tải thực tế của từng lộ). Hệ đèn thanh và đèn hắt bắt buộc tích hợp mạch ổn dòng (Constant Current Driver) để duy trì quang thông đồng đều trên toàn bộ cao độ tháp.

2. Kỹ thuật chống nhiễu xung tín hiệu điều khiển DMX512

Tín hiệu điều khiển kỹ thuật số dùng cho kịch bản đổi màu mặt dựng rất nhạy cảm với hiện tượng cảm ứng điện từ trường được sinh ra bởi các hệ thống động lực xung quanh.

• Quy chuẩn đi dây cách ly: Nghiêm cấm hành vi đi chung dây cáp tín hiệu và dây nguồn xoay chiều AC trong cùng một đường ống ghen bảo vệ. Cáp truyền tín hiệu bắt buộc sử dụng chủng loại cáp xoắn đôi chuyên trách tiêu chuẩn RS485 bọc hai lớp chống nhiễu có tích hợp lưới kim loại chống nhiễu mật độ cao, đi độc lập trong ống ghen PVC dày chịu lực và duy trì khoảng cách cách ly song song với ống nguồn động lực tối thiểu là khoảng cách an toàn 20 cm đến 30 cm.
• Giới hạn mạch điều khiển: Nhằm triệt tiêu rủi ro suy hao dữ liệu dòng truyền, một lộ tín hiệu ngoài trời chỉ được phép kết nối chuỗi tối đa 32 thiết bị đèn và tổng chiều dài tuyến cáp không vượt quá khoảng cách khuyến nghị 100 mét đến 150 mét. Tại tủ điện kỹ thuật phân tầng, bắt buộc bố trí các thiết bị chia tách và khuếch đại tín hiệu có tính năng cách ly quang (DMX Splitter). Thiết bị này đóng vai trò cô lập, ngăn chặn xung dòng nhiễu cảm ứng điện từ trường chạy lan ngược về phá hủy hệ thống máy chủ trung tâm.

3. Kỹ thuật cắt lọc xung sét lan truyền ngoài trời

Do đặc thù lắp đặt lộ thiên trên bề mặt kết cấu thép và khung nhôm cao tầng, hệ thống đèn mặt dựng là đối tượng chịu rủi ro cao từ các xung sét cảm ứng lan truyền khi xuất hiện dông bão đô thị.

• Biện pháp bảo vệ: Vỏ hợp kim nhôm đúc của toàn bộ hệ thống đèn và hệ khung đỡ cơ khí bắt buộc phải được đấu nối đẳng thế trực tiếp vào mạng lưới băng đồng tiếp địa thoát sét sẵn có của công trình.
• Cấu phần tủ nguồn: Tại vị trí đầu nguồn của các tủ điện tổng ngoài trời phân phối cho hệ thống chiếu sáng ngoại thất, kỹ sư cơ điện bắt buộc phải nhúng thêm thiết bị cắt lọc xung sét lan truyền cấp 2 (SPD Type 2) sở hữu thông số dòng cắt xung sét định mức tối thiểu là dòng cắt tiêu chuẩn 10kV đến 20kV bám sát Quy chuẩn kỹ thuật quốc gia QCVN 07-7:2016/BXD [3] nhằm triệt tiêu các sóng xung quá áp cảm ứng, bảo vệ an toàn cho hệ thống Driver nguồn tập trung phía sau.

Phương Án Mô Phỏng Kỹ Thuật: Dự Án Chiếu Sáng Mỹ Thuật Cao Ốc Văn Phòng

Để thiết lập một cơ sở dữ liệu minh bạch, giúp Quản lý dự án xây dựng và Chủ đầu tư thẩm định chính xác hiệu quả đầu tư, quy trình xây dựng giải pháp chiếu sáng mặt dựng bắt buộc phải được triển khai thông qua hệ thống mô phỏng trắc quang kỹ thuật số chuyên ngành và bài toán kinh tế giả lập hiện trường.

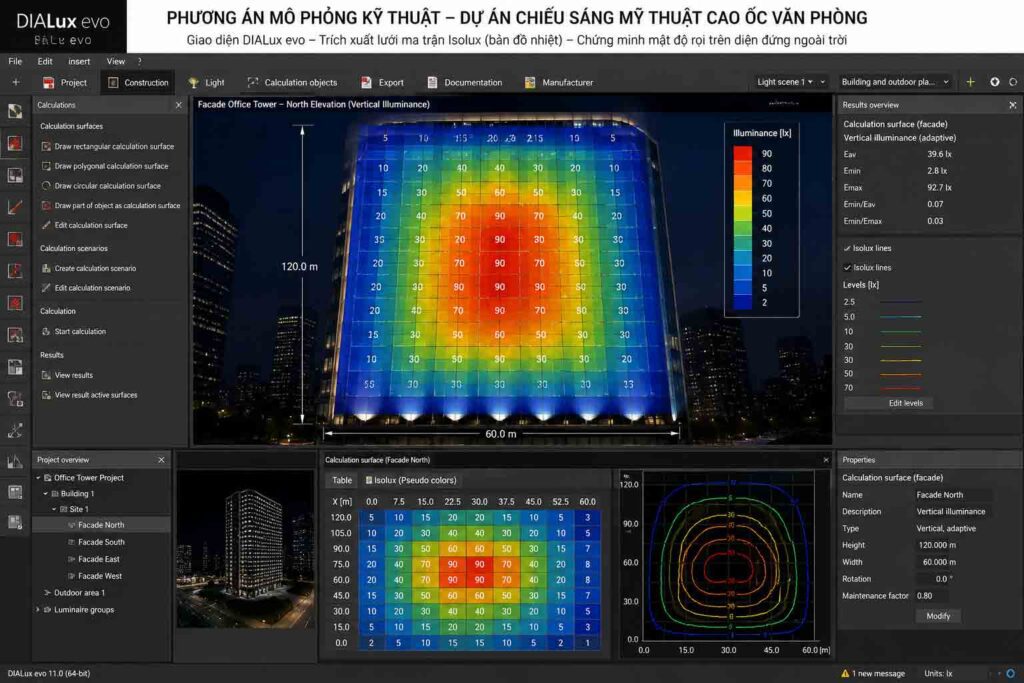

Hệ thống trắc quang của dự án cao ốc văn phòng mô phỏng được tính toán, thiết kế và tối ưu hóa hoàn toàn trên nền tảng phần mềm mô phỏng DIALux evo. Bản đồ nhiệt độ rọi (Isoline/Isolux diagram) trích xuất từ phần mềm cho phép kỹ sư xác lập chính xác mật độ quang thông phân bổ dọc theo hệ đố nhôm kính đứng của vách Curtain Wall, cam kết khống chế dải độ chói bề mặt ban đêm bám sát ngưỡng an toàn quy định trong khoảng từ 15 cd/m² đến 25 cd/m² bám sát Quy chuẩn xây dựng QCVN 07-7:2016/BXD [5] nhằm ngăn ngừa hiện tượng lóa mắt đô thị.

Sau khi chốt lưới trắc quang mô phỏng, bài toán dự toán lượng điện năng tiêu thụ và chi phí vận hành hóa đơn tiền điện kinh doanh hàng tháng của công trình được bóc tách tường minh theo mô hình toán học dưới đây:

Để tối ưu hóa dòng tiền vận hành cho Chủ đầu tư, hệ thống điều khiển trung tâm được thiết lập lập trình ma trận kịch bản tự động Dimming theo khung giờ: hệ thống chạy 100% hiệu năng phát quang từ lúc chập tối đến khung giờ cao điểm, sau đó tự động giảm tải xuống mức công suất tiết kiệm 30% đến 40% sau thời điểm mốc giờ đêm muộn từ 22h30. Phép tính kinh tế này áp dụng trực tiếp biểu giá điện kinh doanh thương mại chia ba khung giờ ban hành bởi Tập đoàn Điện lực Việt Nam (EVN) [6], giúp doanh nghiệp tiết kiệm đáng kể, ước tính đạt tỷ lệ giảm tải từ 25% đến 35% tổng sản lượng điện năng tiêu thụ ngoài trời.

Song song với bài toán tài chính, biện pháp thi công lắp đặt gá kẹp đèn trên cao bám mặt dựng cũng được quy chuẩn nghiêm ngặt để khống chế rủi ro an toàn lao động ngoài thực địa. Đối với dải tháp đứng tầng cao, kỹ sư thầu phối hợp giữa sàn treo nâng người Gondola (sử dụng hệ dầm treo đối trọng đặt cố định tại sàn mái) và đội ngũ thợ đu dây tiếp cận chuyên nghiệp (Rope Access).

Toàn bộ nhân sự leo cao bắt buộc phải sở hữu chứng chỉ chuyên môn quốc tế IRATA [7] cấp độ kỹ thuật viên tiêu chuẩn, vận hành an toàn trên hệ thống trục 2 dây thừng độc lập lõi kép chịu lực (bao gồm dây làm việc Working Line và dây an toàn độc lập Safety Line gắn khóa chống rơi tự động) nhằm đảm bảo khả năng chịu gió giật cục bộ ngoài hiện trường.

Quy trình 3 bước nghiệm thu kỹ thuật hiện trường

Quy trình ma trận kiểm soát chất lượng (QA/QC Matrix) tại công trường được hệ thống hóa thành ba bước thử nghiệm vật lý cứng có số liệu đo đạc tường minh, triệt tiêu hoàn toàn lối viết văn xuôi phẳng đại trà:

• Bước 1 – Kiểm thử điện trở cách điện (Megohm Test): Kỹ thuật viên sử dụng đồng hồ đo điện trở chuyên dụng tiến hành đo đạc mạch dây đứng trục dọc nối từ tủ nguồn tầng đến hệ đèn thanh. Tiêu chuẩn đầu ra đạt yêu cầu (Pass): Điện trở cách điện đo được phải đạt ngưỡng tiêu chuẩn quy định ≥ 0.5mΩ bám sát quy chuẩn cơ điện. Hệ quả rủi ro nếu xảy ra lỗi: Rò rỉ dòng điện một chiều dọc hệ đố nhôm, gây chập cháy hệ thống nhảy Aptomat hàng loạt.
• Bước 2 – Kiểm thử áp lực chống thấm nước (Water Spray Test): Sử dụng hệ vòi phun nước áp lực cao tại công trường tiến hành phun xịt trực tiếp liên tục trong thời gian tối thiểu 30 phút vào toàn bộ hệ thống giắc cắm, đầu nối nguồn tín hiệu và thân đèn lắp lộ thiên. Tiêu chuẩn đầu ra đạt yêu cầu (Pass): Không xuất hiện hiện tượng thấm nước, đọng sương bên trong thấu kính; cấp bảo vệ vật lý bám sát chuẩn thiết bị đạt cấp bảo vệ IP66 hoặc IP67 ngoài trời. Hệ quả rủi ro nếu xảy ra lỗi: Nước xâm nhập gây hiện tượng hút ẩm mao dẫn lõi đồng dọc dải dây đứng, làm đoản mạch phá hủy bo mạch Driver thiết bị khi đóng điện.
• Bước 3 – Kiểm thử chạy tải liên tục (Burn-in Test): Kịch hoạt hệ thống thắp sáng liên tục ở mức 100% hiệu năng phát quang phối hợp chạy kịch bản đổi màu liên tục trong dải thời gian quy định tối thiểu từ 48 giờ đến 72 giờ liên tục. Tiêu chuẩn đầu ra đạt yêu cầu (Pass): Hệ thống vận hành mượt mà, tỷ lệ linh kiện lỗi đột tử đạt dải an toàn tiệm cận mức 0%. Hệ quả rủi ro nếu xảy ra lỗi: Không sàng lọc được các lỗi chập mạch ngầm từ nhà xưởng, gây tốn kém chi phí nhân công đu dây tháo dỡ thay thế thiết bị trên tầng cao sau khi bàn giao dự án.

Bộ Checklist Quy Chuẩn Kiểm Soát Chất Lượng Dự Án Toàn Diện

Bộ Checklist quy chuẩn dưới đây phân tách độc lập bốn vùng trách nhiệm cứng cho các chủ thể tham gia dự án công trường, bám sát các tiêu chuẩn quốc gia về quản lý thi công và nghiệm thu hạ tầng kỹ thuật đô thị:

• [ ] Bộ phận Chủ đầu tư (Investor): Thẩm định hồ sơ năng lực thầu của nhà thầu chuyên trách; phê duyệt dữ liệu trắc quang định dạng tệp đuôi .IES trích xuất từ phòng Lab kiểm định; nghiệm thu chứng chỉ xuất xứ và chất lượng vật tư (CO/CQ); duyệt dải thông số độ chói bề mặt ban đêm bám sát dải tiêu chuẩn khống chế trong khoảng 15 cd/m² đến 25 cd/m² của mã hiệu tiêu chuẩn quốc gia TCVN 13583:2022 [8].
• [ ] Bộ phận Kiến trúc sư (Architect): Thẩm tra bản vẽ chi tiết Shopdrawing cơ khí lắp đặt; kiểm tra biện pháp kẹp gá giấu đèn ẩn sau hệ nẹp đố nhôm vách kính Curtain Wall để giữ mỹ quan ban ngày; nghiệm thu mã màu sơn tĩnh điện vỏ thiết bị bám sát mã màu RAL của thanh nhôm công trình.
• [ ] Nhà thầu Cơ điện (M&E Contractor): Giám sát quy trình đi đường ống ghen PVC tín hiệu độc lập cách ly với ống nguồn động lực AC; đo đạc và thẩm tra trục cáp đồng nguồn đứng chống sụt áp dòng một chiều; lắp đặt bổ sung thiết bị cắt lọc xung sét lan truyền ngoài trời (SPD Type 2) tại các hệ tủ điện phân phối tổng của tầng.
• [ ] Nhà thầu Thi công ngoại thất & Đơn vị TVGS: Thẩm tra giấy kiểm định an toàn của sàn treo nâng người Gondola và hệ cáp cứu sinh độc lập (Life-line); kiểm tra chứng chỉ leo cao quốc tế IRATA của thợ đu dây; ký biên bản nghiệm thu ba bước thực địa (Megohm Test, Water Spray Test, Burn-in Test) bám sát các thông số kỹ thuật quy định.

HỒ SƠ TƯ VẤN & HỖ TRỢ KỸ THUẬT DỰ ÁN B2B

Bảo Châu AD cung cấp hạ tầng dịch vụ kỹ thuật chuyên trách toàn diện dành riêng cho các đơn vị Quản lý dự án, Tổng thầu xây dựng, Chủ đầu tư và Nhà thầu M&E. Đội ngũ chuyên gia kỹ sư của chúng tôi sẵn sàng đồng hành hỗ trợ tối ưu hóa hồ sơ thầu cơ sở thông qua các giải pháp thực chứng hiện trường:

• Khảo sát thực địa & Đo đạc hiện trạng công trường: Kiểm tra cao độ hình học, đo đạc hệ số phản xạ quang học thực tế của vật liệu vách ngoài bao che.
• Thiết lập Bản vẽ mô phỏng trắc quang DIALux 3D chuyên sâu: Trích xuất lưới ma trận độ rọi Isoline/Isolux, tính toán chỉ số độ chói bề mặt ban đêm chuẩn quy định pháp lý.
• Quy hoạch hạ tầng Cơ điện (M&E) trục đứng ngoài trời: Thiết lập sơ đồ tính toán sụt áp dòng một chiều DC, định cấu hình bộ chia cách ly quang DMX và hệ thống SPD bảo vệ nguồn Driver.
• Lập dự toán khối lượng & Khung ngân sách BOQ tối ưu: Bóc tách chi tiết định mức linh kiện vật tư, thiết lập bài toán kinh tế tính điện năng tiêu thụ Dimming theo biểu giá EVN.

Câu Hỏi Thường Gặp (FAQ)

References

• [1] Commission Internationale de l’Éclairage (CIE). CIE 150:2017 Guide on the Limitation of the Effects of Obtrusive Light from Outdoor Lighting Installations, 2nd Edition.
• [2] Bộ Xây dựng Việt Nam. Chỉ số giá vật liệu xây dựng toàn quốc – Nhóm thiết bị điện và vật tư quang thông (Cập nhật niên độ kinh tế 2026).
• [3] Bộ Xây dựng Việt Nam. Quy chuẩn kỹ thuật quốc gia QCVN 07-7:2016/BXD Công trình chiếu sáng hạ tầng kỹ thuật đô thị.
• [4] DIAL GmbH. DIALux evo System Simulation Standard & Light Distribution Curves Calculation Rules.
• [5] Bộ Xây dựng Việt Nam. Quy chuẩn kỹ thuật quốc gia QCVN 07-7:2016/BXD – Mục 2.4.4 về giới hạn độ chói bề mặt ngoài công trình kiến trúc.
• [6] Tập đoàn Điện lực Việt Nam (EVN). Quyết định ban hành biểu giá bán lẻ điện kinh doanh thương mại áp dụng cho các đối tượng phụ tải hạ thế sản xuất/dịch vụ ngoài trời.
• [7] IRATA International. International Code of Practice (ICOP) for Structural Safety and Industrial Rope Access Work.
• [8] Bộ Xây dựng Việt Nam. Tiêu chuẩn quốc gia TCVN 13583:2022 Chiếu sáng nhân tạo bên ngoài công trình kiến trúc – Yêu cầu thiết kế.
