Hệ Thống LED Tòa Nhà | Thiết Kế & Thi Công LED Tòa Nhà Trọn Gói

Hệ thống led tòa nhà không chỉ là giải pháp chiếu sáng led màu sắc cho tòa nhà, mà còn là công cụ định vị thương hiệu kiến trúc đỉnh cao về đêm. Tuy nhiên, quy trình thiết kế và thi công led tòa nhà cao tầng là một bài toán kỹ thuật phức tạp, đòi hỏi sự phối hợp chặt chẽ giữa biện pháp cơ khí mặt dựng, giải pháp điện và an toàn lao động ngoài thực địa

📞 LIÊN HỆ TƯ VẤN THI CÔNG LED TÒA NHÀ TRỌN GÓI

————————————————————-

Khác với các hạng mục trang trí nội thất hay lắp đặt điện dân dụng, thi công led tòa nhà cao tầng là một bài toán kỹ thuật phức tạp, tổng hòa giữa biện pháp cơ khí mặt dựng (Facade Engineering), giải pháp MEP và an toàn lao động trên cao. Đối với một hệ thống vận hành ngoài trời liên tục dưới tác động của thời tiết cực đoan, ranh giới giữa một công trình rực rỡ và một thảm họa kỹ thuật vô cùng mong manh. Chỉ cần một sai sót nhỏ trong việc xử lý chống nước mối nối, tính toán sai sụt áp nguồn hay chọn sai cáp tín hiệu DMX512, hệ thống sẽ lập tức gặp hiện tượng LED flicker (nhấp nháy dòng), lệch màu RGB, thậm chí chập cháy toàn bộ trục nguồn sau mùa mưa đầu tiên.

Với hơn 10 năm kinh nghiệm thầu phụ chiếu sáng kiến trúc, trực tiếp triển khai thực địa từ các tòa cao ốc mặt kính tại trung tâm TP.HCM như mPlaza đến các tháp căn hộ, trung tâm thương mại cao tầng, Bảo Châu AD hiểu rằng chủ đầu tư, tổng thầu và kiến trúc sư cần một giải pháp thi công an toàn, bền bỉ, tối ưu chi phí vận hành chứ không phải những lời hứa hẹn marketing sáo rỗng. Bài viết này chia sẻ trực tiếp quy chuẩn thi công, biện pháp đu dây (Rope Access) và giải pháp kỹ thuật chuyên sâu mà đội ngũ kỹ sư hiện trường của chúng tôi đang áp dụng tại mọi công trình tại Việt Nam.

📁 TẢI HỒ SƠ NĂNG LỰC & BIỆN PHÁP THI CÔNG (.PDF) Quý đối tác, Tổng thầu MEP cần tài liệu thuyết minh biện pháp kỹ thuật lắp đặt, chứng chỉ an toàn lao động trên cao và năng lực thiết bị của Bảo Châu AD để làm hồ sơ thầu dự án? Click tải bản Full PDF trực tiếp tại đây: Tải Hồ Sơ Năng Lực Bảo Châu Lighting

Các Loại Đèn LED Tòa Nhà Phổ Biến Hiện Nay và Tiêu Chuẩn Lựa Chọn

Trong lĩnh vực chiếu sáng mỹ thuật mặt dựng, việc lựa chọn đúng chủng loại thiết bị quyết định lớn đến sự thành công của dự án cả về hiệu ứng thị giác lẫn tối ưu chi phí đầu tư. Dưới đây là các giải pháp cốt lõi được các chủ đầu tư, nhà thầu và ban quản lý ưu tiên lựa chọn:

Đèn LED Linear (LED Thanh)

• Ứng dụng: Bo viền mái, chạy chỉ viền kiến trúc dọc hoặc ngang theo khung xương tòa tháp.
• Ưu điểm: Ánh sáng phát ra liên tục, liền mạch và không bị hiện tượng đứt đoạn; vỏ cấu tạo từ nhôm cao cấp giúp thoát nhiệt nhanh, duy trì tuổi thọ dải đèn ổn định dài lâu.
• Nhược điểm: Góc chiếu cố định, chủ yếu chạy hiệu ứng đổi màu di chuyển cơ bản.
• Công trình phù hợp: Tòa nhà văn phòng hiện đại, trung tâm thương mại có hệ vách kính vuông vắn hoặc khung nhôm bao che kiến trúc.

Đèn LED Pixel (Điểm LED Độc Lập)

• Ứng dụng: Lắp đặt trải đều theo ma trận điểm để biến toàn bộ bề mặt tường phẳng hoặc kính mặt tiền thành một màn hình trình diễn ánh sáng khổng lồ.
• Ưu điểm: Khả năng tùy biến hiệu ứng tối cao, cho phép hiển thị chữ, logo, video và các kịch bản màu sắc linh hoạt; hệ thống thông minh giúp toàn bộ đèn vẫn sáng bình thường nếu vô tình có một vài điểm bị sự cố cục bộ.
• Nhược điểm: Chi phí đầu tư ban đầu cao hơn dải đèn viền thông thường do số lượng điểm lắp đặt lớn.
• Công trình phù hợp: Các tháp biểu tượng, tổ hợp giải trí, khách sạn cao cấp mong muốn tăng giá trị thương hiệu và tạo điểm nhấn về đêm.

Đèn LED Wall Washer (Đèn Hắt Tường)

• Ứng dụng: Bố trí tại chân tường hoặc gờ bê tông để rọi luồng sáng mạnh mẽ vuốt cao dọc theo bề mặt dựng, làm nổi bật cấu trúc hình khối kiến trúc.
• Ưu điểm: Công suất phát quang lớn, dải sáng vươn xa từ 10m đến 15m; cấu trúc đèn bền bỉ giúp ngăn hiện tượng đọng hơi nước khi thời tiết thay đổi.
• Nhược điểm: Góc mở luồng sáng hẹp, nếu tính toán vị trí đặt đèn không chính xác có thể gây hiện tượng rọi ngược vào cửa sổ văn phòng.
• Công trình phù hợp: Các công trình có bề mặt bê tông lớn, tòa nhà trụ sở hành chính có chi tiết kiến trúc phức tạp.

Hệ thống Màn Hình Lưới Media Facade

• Ứng dụng: Giải pháp đỉnh cao lắp phủ bên ngoài vách kính lớn của tòa nhà mà không làm ảnh hưởng đến không gian nội thất bên trong.
• Ưu điểm: Trọng lượng siêu nhẹ, độ xuyên thấu ánh sáng tự nhiên và độ thông gió đạt tới 70% – 80%; không cản trở tầm nhìn từ bên trong văn phòng ra ngoài vào ban ngày nhưng hiển thị video sắc nét vào ban đêm.
• Nhược điểm: Chi phí vật tư và lắp đặt cao, đòi hỏi kỹ thuật lập trình kịch bản chuyên nghiệp.
• Công trình phù hợp: Tòa nhà chọc trời mặt kính, trung tâm thương mại lớn tại các giao lộ trung tâm đô thị.

Hệ thống LED Chạy Viền Tòa Nhà

• Ứng dụng: Định hình dáng vẻ công trình trong bóng tối bằng cách chạy các đường chỉ sáng biên.
• Ưu điểm: Chi phí vật tư thấp, thời gian lắp đặt triển khai nhanh, dễ bảo trì sửa chữa cục bộ.
• Nhược điểm: Hiệu ứng đơn giản (thường là đơn màu hoặc đổi màu chạy đuổi cơ bản), không tạo được chiều sâu nghệ thuật mảng khối phức tạp.
• Công trình phù hợp: Tòa nhà chung cư tầm trung, khách sạn quy mô vừa và nhỏ, các văn phòng cho thuê dọc các tuyến đường nội đô.

Bảng so sánh các loại LED tòa nhà

Báo Giá Thi Công LED Tòa Nhà Tham Khảo & Dự Toán Ngân Sách

Chi phí triển khai một hệ thống chiếu sáng mỹ thuật LED tòa nhà không có một mức giá cố định chung cho mọi công trình. Để lập được một bảng dự toán ngân sách chính xác, chủ đầu tư và đơn vị thầu cần tiến hành khảo sát thực tế và phân tích dựa trên các cấu phần cốt lõi của dự án.

Các yếu tố ảnh hưởng trực tiếp đến chi phí đầu tư

• Quy mô công trình và khối lượng vật tư: Diện tích bề mặt dựng cần chiếu sáng và mật độ bố trí đèn (khoảng cách giữa các thanh LED hoặc các điểm LED) là yếu tố đầu tiên quyết định khối lượng thiết bị cần cung ứng.
• Chủng loại đèn sử dụng: Việc chọn đèn LED đơn màu, đổi màu hay dải màu phân khúc cao cấp từ các thương hiệu lớn sẽ có mức giá khác nhau. Thiết bị cao cấp bảo đảm độ bền sáng lâu dài và tiết kiệm điện năng tốt hơn.
• Chiều cao tòa nhà và phương án thi công: Chiều cao và hình khối kiến trúc của tháp quyết định phương pháp thi công. Việc sử dụng sàn treo nâng hạ, lắp đặt giàn giáo hay bố trí đội ngũ thợ đu dây chuyên nghiệp có chứng chỉ an toàn đều có định mức nhân công riêng.
• Hệ thống điều khiển và lập trình: Hệ thống kịch bản ánh sáng chạy độc lập tự động hay hệ thống điều khiển thông minh đồng bộ luồng video theo thời gian thực sẽ yêu cầu cấu hình thiết bị điều khiển trung tâm phù hợp.

Khuyến nghị từ chuyên gia: Để tránh phát sinh chi phí và có báo giá tối ưu, dự án cần phải được khảo sát mặt bằng trực tiếp, tính toán dải điện áp dọc trục đứng để lập phương án thiết kế bản vẽ kỹ thuật chi tiết trước khi tiến hành mua sắm vật tư.

Quy Trình Thi Công LED Tòa Nhà Chuẩn Kỹ Thuật

• Bước 1: Khảo sát hiện trạng thực tế: Đo đạc kích thước kết cấu mặt dựng, xác định chất liệu bề mặt và vị trí đấu nối nguồn điện tổng công trình.
• Bước 2: Thiết kế bản vẽ chi tiết: Xuất bản vẽ bố trí sơ đồ vị trí lắp đèn, sơ đồ đi dây tín hiệu cáp chống nhiễu trục dọc và thiết kế cấu trúc tủ điện phân phối trung tâm.
• Bước 3: Dựng mô phỏng hiệu ứng: Sử dụng phần mềm chuyên ngành dựng giả lập hiệu ứng chuyển động trực quan, giúp chủ đầu tư duyệt trước kịch bản màu sắc.
• Bước 4: Cung ứng và Kiểm định vật tư: Tập kết thiết bị về kho kiểm tra kỹ thuật. Lô hàng bảo đảm đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ rõ ràng.
• Bước 5: Thi công lắp đặt trên cao: Triển khai hệ thống sàn treo hoặc bố trí đội ngũ thợ đu dây chuyên nghiệp cố định hệ gá gắn đèn chặt chẽ vào mặt dựng, bảo đảm chịu gió bão.
• Bước 6: Đấu nối và lập trình hệ thống: Kết nối các nhánh đèn về tủ điều khiển trung tâm, kỹ sư thực hiện cài đặt kịch bản chuyển màu nghệ thuật và múi giờ tắt/bật thông minh tự động.
• Bước 7: Chạy thử nghiệm và bàn giao: Đóng điện chạy test liên tục hệ thống trong 48 giờ ban đêm, kiểm tra dòng điện ổn định, tiến hành nghiệm thu và chuyển giao tài liệu vận hành.
• Bước 8: Bảo hành và bảo trì định kỳ: Kích hoạt chế độ bảo hành từ 12 đến 24 tháng. Thiết lập lộ trình định kỳ kiểm tra hệ thống và ứng cứu xử lý sự cố nhanh chóng.

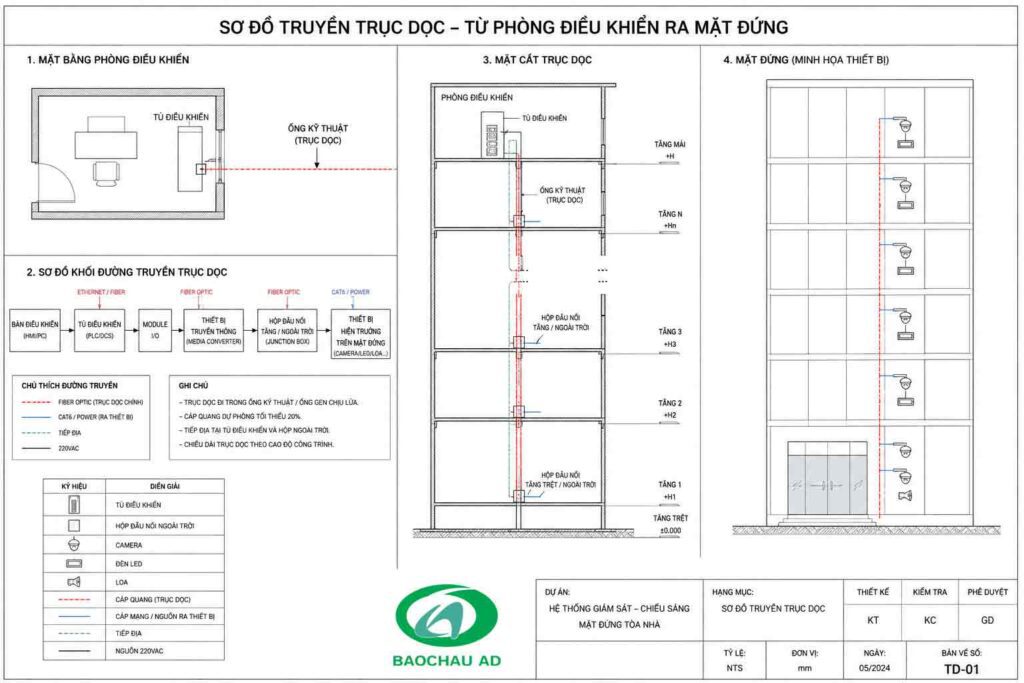

Bản Đồ Định Vị Kỹ Thuật: Sơ Đồ Nguyên Lý Hạ Tầng Tín Hiệu DMX512

Để một tòa nhà cao tầng có thể trình diễn các kịch bản ánh sáng Dynamic phức tạp (Pixel Mapping) một cách mượt mà, hạ tầng truyền dẫn tín hiệu phải được thiết kế đồng bộ và có khả năng chống nhiễu từ trục dọc.

Hệ thống điều khiển tiêu chuẩn do Bảo Châu AD triển khai tuân thủ nghiêm ngặt sơ đồ phân tầng kỹ thuật sau:

(Máy Tính Điều Khiển Trung Tâm / Master Controller)
                         │
              (Cáp Mạng Cat6 Shielded)
                         ▼
              (Bộ Chia Art-Net Node)
                         │
            (Tín Hiệu Ethernet / Art-Net)
                         ▼
         (Bộ Khuếch Đại Phân Tách DMX Splitter)
           │              │              │
      (Trục Nhánh)   (Trục Nhánh)   (Trục Nhánh)
           ▼              ▼              ▼
     (DMX Decoder)  (DMX Decoder]  (DMX Decoder)
           │              │              │
      (Cáp RS485)    (Cáp RS485)    (Cáp RS485)
           ▼              ▼              ▼
     (Hệ LED Thanh) (Hệ LED Thanh) (Hệ LED Thanh)
           │              │              │
     (Resistor 120Ω)(Resistor 120Ω)(Resistor 120Ω)

Giao thức DMX512 quản lý 512 kênh truyền trên mỗi Universe (đường tín hiệu độc lập). Mỗi bóng LED hoặc cụm thanh LED Full Color RGB tiêu thụ 3 kênh dữ liệu (Đỏ, Xanh lá, Xanh dương). Khi khoảng cách trục đứng vượt quá 100m, tín hiệu số rất dễ bị suy hao gây hiện tượng loạn kịch bản.

Đội ngũ kỹ sư của chúng tôi giải quyết triệt để vấn đề này bằng cách bố trí các bộ Art-Net Node chuyển đổi dữ liệu mạng tốc độ cao tại phòng kỹ thuật trung tâm, sau đó dùng các bộ DMX Splitter cách ly quang tại các tủ điện tầng để chia nhỏ và khuếch đại dòng lệnh commands đến từng DMX Decoder sát đèn.

Quy Trình 6 Bước Thi Công Đèn Tòa Nhà Chuẩn MEP Thực Địa

Một quy trình thầu chuyên nghiệp không có chỗ cho sự cảm tính. Từng bước triển khai tại công trường đều phải được chuẩn hóa và kiểm soát bằng biên bản nghiệm thu nội bộ để khớp nối hoàn toàn với giải pháp chiếu sáng tòa nhà tổng thể mà hai bên đã thống nhất.

Bước 1: Khảo sát cao độ, cấu trúc mặt dựng và trắc đạc cơ điện thô

Kỹ sư hiện trường phối hợp với Ban quản lý tòa nhà và Giám sát của tổng thầu để đo đạc cao độ bằng máy kinh vĩ, xác định chính xác các vị trí thả dây neo an toàn (Anchor Points) trên sàn mái đứng.

Chúng tôi kiểm tra chi tiết cấu trúc bề mặt facade (Vách kính Unitized/Stick, tấm Alu, nan nhôm định hình hay vách bê tông sơn nước) để tính toán tải trọng gió hắt, từ đó lựa chọn chủng loại vít nở cơ khí hoặc pát gá kỹ thuật phù hợp, không làm ảnh hưởng đến kết cấu chống thấm của mặt dựng tòa nhà.

Bước 2: Triển khai hệ thống tủ điện phân phối trục dọc ngoài trời

Hệ thống nguồn chuyển mạch (chủ yếu sử dụng nguồn Meanwell chống nước cấp nguồn DC12V/DC24V) được tập trung vào các tủ điện Outdoor đạt tiêu chuẩn IP65. Tủ điện được bố trí dọc theo các tầng kỹ thuật để tối ưu hóa chiều dài cáp nguồn.

Bên trong tủ, thiết bị được đi dây gọn gàng trong máng cáp nhựa, dán nhãn định danh đầu dây rõ ràng theo đúng bản vẽ Shop Drawing, tích hợp Aptomat chống rò (RCBO) độc lập cho từng nhánh trục đèn.

Bước 3: Định vị cơ khí và lắp đặt hệ pát đỡ chịu lực

Kỹ thuật viên sử dụng pát đỡ (bracket) chuyên dụng chế tạo riêng cho từng dự án. Đối với vách kính, pát gá được liên kết trực tiếp vào hệ nan nhôm chịu lực (mullion/transom) của mặt dựng thông qua vít inox chịu lực cao, tuyệt đối không khoan vào kính.

Khoảng cách giữa các pát đỡ được tính toán kỹ lưỡng (thường từ 600mm – 800mm) để đảm bảo hệ thống nhôm định hình và thiết bị đèn LED trang trí mặt tiền không bị võng hay rung lắc khi gặp gió bão dật cấp lớn.

Bước 4: Lắp đặt thiết bị LED và xử lý chống sụt áp nguồn (Power Injection)

Đèn LED thanh (Linear) hoặc LED Pixel Node được gá chắc chắn vào pát cơ khí. Do dòng điện sử dụng cho hệ thầu LED Facade ngoài trời là điện áp thấp (DC12V/DC24V), hiện tượng sụt áp (Voltage Drop) cuối đường dây chắc chắn xảy ra nếu khoảng cách nguồn kéo dài quá 5-8 mét.

Kỹ sư Bảo Châu AD xử lý bằng biện pháp đi mạch nguồn xương cá vòng khép kín hoặc thực hiện kỹ thuật Power Injection (bơm nguồn bổ sung) tại hai đầu nhánh đèn. Chúng tôi khống chế độ sụt áp dòng không vượt quá 3% để đảm bảo dải sáng đều màu, không có hiện tượng mờ dần hoặc lệch màu khi chạy full màu trắng.

Bước 5: Đấu nối trục tín hiệu và Pixel Mapping hệ thống

Thợ thi công bấm đầu giắc tín hiệu chống nước và liên kết các nhánh đèn vào hệ thống DMX Decoder. Toàn bộ dây tín hiệu chạy ngoài trời bắt buộc đi trong ống ruột gà lõi thép bọc nhựa PVC để chống tia UV và chống chuột cắn.

Chuyên viên phần mềm sử dụng thiết bị chuyên dụng để nạp file cấu hình Pixel Mapping, định vị chính xác tọa độ vật lý của từng điểm LED lên sơ đồ điều khiển số trên máy tính. Tại điểm cuối cùng của mỗi loop tín hiệu, chúng tôi đấu nối thêm một điện trở đầu cuối 120 Ohm để triệt tiêu hoàn toàn sóng phản xạ gây lỗi loạn mạch.

Bước 6: Vận hành chạy thử tải (Burn-in Test) 72h và hoàn công

Không test tải trước khi đóng nẹp là cực kỳ nguy hiểm. Trước khi tháo dỡ hệ dây đu và bàn giao, hệ thống phải trải qua bài test áp lực nghiêm ngặt:

• Burn-in Test: Kích hoạt hệ thống chạy 100% công suất màu trắng liên tục trong 72 giờ để kiểm tra độ giải nhiệt của thanh nhôm và độ chịu tải ổn định của trạm nguồn.
• Stress Test: Đóng ngắt liên tục nguồn điện bằng rơ-le tự động với tần suất 5 giây/lần trong vòng 2 tiếng để kiểm tra khả năng chịu dòng khởi động của hệ thống Aptomat.

Sau khi đạt mọi thông số kỹ thuật, chúng tôi bàn giao hồ sơ gồm Bản vẽ hoàn công (As-built Drawings), sơ đồ vị trí tủ điện và chuyển giao công nghệ phần mềm lập trình kịch bản cho đội ngũ MEP của chủ đầu tư.

Nhật Ký Công Trường: 3 Kinh Nghiệm Xương Máu Từ Chỉ Huy Trưởng

💡 Lỗi DMX Flicker do đi chung máng cáp động lực

“Tại một công trình cao ốc văn phòng ở Quận 1, khi đóng điện thử nghiệm ban đêm, toàn bộ hệ LED viền từ tầng 15 trở lên bị giật hình, chớp nháy loạn xạ khi chạy kịch bản chuyển màu nhanh. Đội kỹ thuật đo nguồn vẫn đủ áp 24V ổn định.

Sau khi lật sơ đồ kiểm tra hiện trường, tôi phát hiện đội thợ của nhà thầu phụ trước đó đã đi chung cáp tín hiệu DMX với trục cáp nguồn điện 3 pha động lực của hệ thống điều hòa chiller bên trong hộp kỹ thuật mà không có vách ngăn cách ly. Dòng điện xoay chiều dòng lớn đã tạo ra trường điện từ mạnh, bẻ gãy khung dữ liệu RS485.

Chúng tôi buộc phải rút toàn bộ dây tín hiệu ra, chuyển sang cáp mạng bọc lưới chống nhiễu dầy (Cat6 SFTP) chạy độc lập trong ống thép gi-băng. Hệ thống ngay lập tức hoạt động ổn định 100%.”

💡 Bẫy công suất ảo và sập Aptomat dòng khởi động

“Nhiều đơn vị thi công thiếu kinh nghiệm thường tính công suất trạm nguồn vừa khít với công suất danh định của đèn LED trên catalog. Sai một ly đi một dặm. Khi đèn LED khởi động đồng loạt để chạy kịch bản full màu, dòng điện khởi động (Inrush Current) có thể tăng vọt gấp 2-3 lần dòng làm việc bình thường trong vài mili giây. Lỗi này làm các Aptomat (MCB) bảo vệ nhánh bị nhảy liên tục.

Kinh nghiệm xương máu của Bảo Châu AD là luôn tính toán công suất nguồn dư tối thiểu 25-30% so với công suất thực tải của thiết bị, đồng thời phân bổ đều tải trên hệ thống nguồn Meanwell và sử dụng MCB có đặc tính dòng cắt phù hợp (D-type) để triệt tiêu hoàn toàn rủi ro sập nguồn hệ thầu.”

💡 Hiện tượng ngưng tụ hơi nước bên trong khoang đèn vách kính

“Trong mùa mưa lớn tại TP.HCM, nhiệt độ ban ngày trời nắng có thể lên tới 38°C, nhưng khi mưa đột ngột đổ xuống, nhiệt độ vỏ đèn giảm mạnh, tạo ra áp suất âm bên trong khoang đèn. Nếu đèn không có van cân bằng áp suất, không khí ẩm bên ngoài sẽ bị hút ngược qua các khe gioăng hoặc chân dây dẫn, đọng thành giọt nước trên bề mặt thấu kính bên trong, gây chập mạch mục nát mạch in (oxy hóa ngầm). Đây là lỗi đội kỹ thuật gặp rất nhiều tại công trình mặt kính cao tầng.

Để giải quyết bài toán này, đối với các hệ đèn thanh lắp vách kính cao tầng, Bảo Châu AD bắt buộc đặt hàng dòng sản phẩm tích hợp Van thở cân bằng áp suất (Breather Valve) giúp thoát khí ẩm nhưng ngăn nước lỏng xâm nhập, đảm bảo độ khô tuyệt đối bên trong ruột đèn.”

Bảng Dữ Liệu Kiểm Định Chất Lượng Và Tuổi Thọ Thiết Bị

Bảng định mức tuổi thọ linh kiện vận hành thực tế

Giải Pháp Thi Công Thích Ứng Khí Hậu Cực Đoan Tại Việt Nam

Chiếu sáng kiến trúc ngoài trời tại Việt Nam phải chịu đựng bài test thời tiết khốc liệt bậc nhất. Thiết kế và biện pháp thi công của nhà thầu bắt buộc phải đồng bộ với các tiêu chuẩn trong giải pháp facade lighting chuyên nghiệp để thích ứng địa hình và khí hậu nội địa:

Chống oxy hóa và ăn mòn muối biển (Dành cho Resort/Khách sạn ven biển)

Không khí ven biển tại các khu vực như Nha Trang, Đà Nẵng, Phú Quốc mang hàm lượng muối dầy đặc, gây ra hiện tượng ăn mòn điện hóa cực kỳ tàn khốc đối với kim loại thông thường. Đây là lỗi đội kỹ thuật gặp rất nhiều ở công trình ven biển nếu dùng pát thép thông thường.

• Biện pháp của Bảo Châu AD: Vỏ thanh đèn LED của chúng tôi sử dụng hợp kim nhôm cao cấp 6063-T5 được xử lý bề mặt bằng công nghệ Anodized hóa cứng lớp màng oxit sâu, phủ ngoài bằng lớp sơn tĩnh điện AkzoNobel chuyên dụng cho môi trường biển đạt tiêu chuẩn chống ăn mòn cấp độ C5-M.
• Toàn bộ pát cơ khí liên kết, vít nở cố định 100% dùng vật liệu Inox 316 (Thép không gỉ chuẩn hải quân chịu mặn), tuyệt đối không dùng Inox 304 hay thép mạ kẽm nhằm triệt tiêu hoàn toàn hiện tượng hoen rỉ rỉ sét tạo vệt ố vàng chảy loang làm hỏng thẩm mỹ mặt dựng tòa nhà.

💡 Dự án khách sạn ven biển Phú Quốc

Trong một dự án resort sát biển tại Phú Quốc, đội kỹ thuật của Bảo Châu AD từng gặp tình trạng toàn bộ pát thép mạ kẽm bắt đầu xuất hiện dấu hiệu oxy hóa chỉ sau vài tháng vận hành do hơi muối biển và độ ẩm cao liên tục bám trực tiếp lên mặt dựng.

Nếu tiếp tục giữ hệ pát cũ, chỉ sau 1–2 mùa mưa, nguy cơ rỉ sét lan rộng và mất an toàn cơ khí là rất lớn. Đội kỹ sư hiện trường buộc phải tháo toàn bộ hệ pát liên kết, thay thế sang Inox 316 chuẩn hàng hải và xử lý lại toàn bộ vị trí liên kết bằng lớp đệm chống ăn mòn điện hóa giữa nhôm và thép không gỉ.

Đây là lỗi mà nhiều đội thi công nhỏ thường bỏ qua khi triển khai hệ thống LED facade tại khu vực ven biển. Ban đầu nhìn không ảnh hưởng nhiều, nhưng sau một thời gian vận hành ngoài trời, chi phí bảo trì và thay thế gần như cao hơn rất nhiều so với việc xử lý đúng ngay từ đầu.

Bảng lộ trình kiểm tra bảo trì định kỳ trên cao

Hệ thống bảo vệ chống sét lan truyền (Surge Protection)

Việt Nam nằm trong vùng có mật độ giông sét lớn. Hệ thanh LED trải dọc tháp cao tầng đóng vai trò giống như một hệ lưới thu lôi gián tiếp. Một tia sét đánh gián tiếp cách công trình hàng trăm mét cũng đủ tạo ra điện áp cảm ứng cao điện vọt, đánh thủng toàn bộ chip LED và thiết bị DMX Decoder trong phòng điện. Sai một điểm nối tiếp địa có thể làm cháy sạch toàn bộ hệ thống đèn trục dọc.

• Biện pháp của Bảo Châu AD: Tại tủ điện tổng và từng tủ điện nhánh tầng, kỹ sư chúng tôi bắt buộc tích hợp Thiết bị chống sét lan truyền (Surge Protection Device – SPD) Cấp 2 có dòng cắt sét định mức tối thiểu 40kA ($I_{max} = 40kA$). Khung nhôm đèn và pát đỡ được đấu nối đẳng thế trực tiếp vào trục tiếp địa thoát sét chung của tòa nhà bằng dây đồng trần mềm, đo kiểm thực tế đảm bảo điện trở tiếp địa luôn đạt tiêu chuẩn kỹ thuật $R \le 4 \Omega$.

Giải nhiệt tối ưu trong mùa nắng nóng đỉnh điểm

Vào mùa hè, nhiệt độ hấp thụ trực tiếp trên bề mặt kính và bê tông mặt tiền tòa nhà có thể tăng vọt lên mức 60°C – 65°C. Nếu hệ thống tản nhiệt nhôm của đèn quá mỏng hoặc keo tản nhiệt kém chất lượng, chip LED sẽ nhanh chóng bị suy giảm quang thông (mờ đèn) và chết bóng hàng loạt do quá nhiệt bo mạch.

• Biện pháp của Bảo Châu AD: Thiết bị đèn của chúng tôi sở hữu bo mạch PCB nhôm dày, sử dụng keo silicone tản nhiệt kết cấu cao cấp có độ dẫn nhiệt tốt ($> 2.0 W/m.K$), ép chặt cơ khí vào phần vỏ nhôm đúc xẻ nhiều rãnh sâu để tối ưu hóa diện tích đối lưu không khí. Khi thi công lắp đặt, thợ luôn giữ một khoảng hở kỹ thuật cố định tối thiểu 15mm – 20mm giữa đáy thanh nhôm đèn và bề mặt vách tường tường để tạo hành lang lưu thông gió tự nhiên, bảo vệ tuổi thọ linh kiện.

Loại ảnh: Ảnh chụp macro cận cảnh một đầu mối giắc đúc kết nối nhanh IP68 đã được bọc ống co nhiệt chứa keo, thể hiện rõ chi tiết kỹ thuật bảo vệ mối nối ngoài trời.

Bảng tính toán chi phí vận hành điện năng theo khung giờ

Giải pháp chống nước tuyệt đối (IP66/IP68) mùa mưa bão miền Nam

Vận hành ngoài trời trong mùa mưa bão đòi hỏi một tư duy phòng hộ đồng bộ từ đèn đến hạ tầng nguồn. Bản thân thanh đèn phải đạt chuẩn kín khít IP66/IP67 với hệ keo silicone đúc nguyên khối.

Đối với các điểm kết nối, toàn bộ hệ giắc cắm tín hiệu nhánh truyền từ đèn sang bộ giải mã DMX Decoder đều phải nằm trong các hộp đấu nối trung gian hoặc được bảo vệ bằng giắc đúc ron cao su kín bọc ống khò nhiệt. Đường dây đi từ dưới lên tủ điện được cấu trúc uốn cong dạng “bẫy nước” (drip loop) để ngăn nước mưa chảy xuôi theo vỏ bọc cáp chui vào trong tủ nguồn.

🛠 YÊU CẦU KHẢO SÁT MẶT DỰNG & TÍNH TOÁN DỰ TOÁN KHỐI LƯỢNG MIỄN PHÍ

Quý đối tác không cần phải đoán mò chi phí thi công. Hãy gửi cho chúng tôi file bản vẽ mặt đứng kiến trúc (file CAD hoặc PDF sơ bộ). Đội ngũ kỹ sư hiện trường của Bảo Châu AD sẽ lên phương án bố trí LED, tính toán công suất trạm nguồn trục đứng và gửi lại bảng dự toán bóc tách chi tiết khối lượng vật tư hoàn toàn miễn phí trong vòng 48h.

Gửi Bản Vẽ Nhận Dự Toán Khối Lượng Dự Án

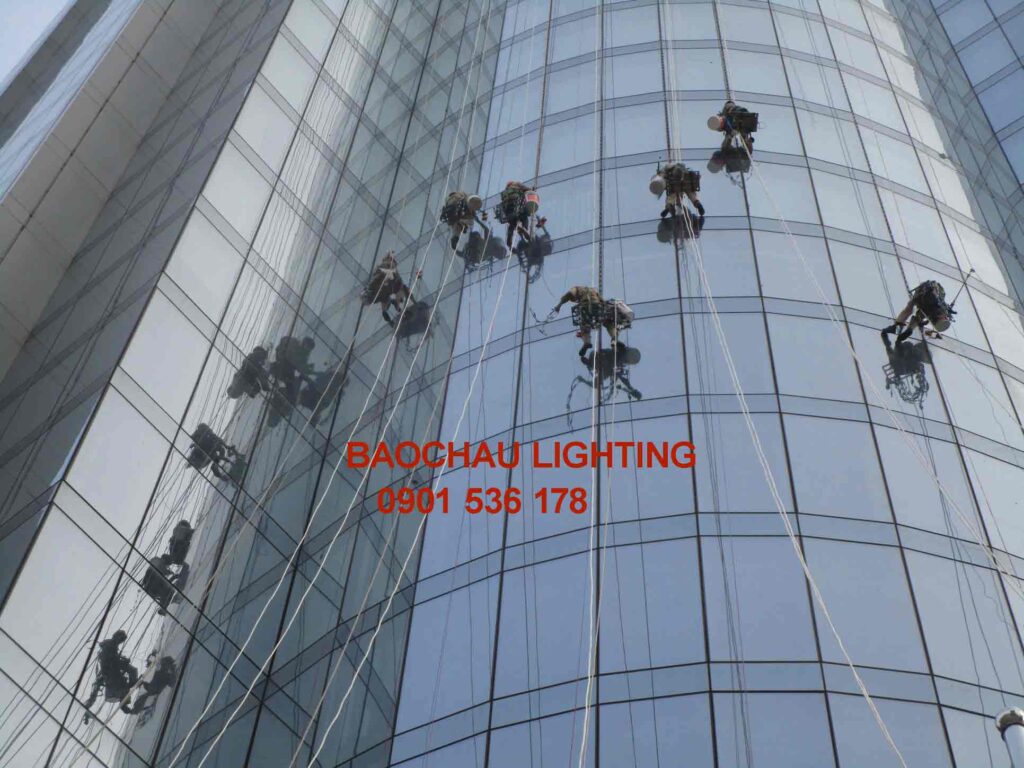

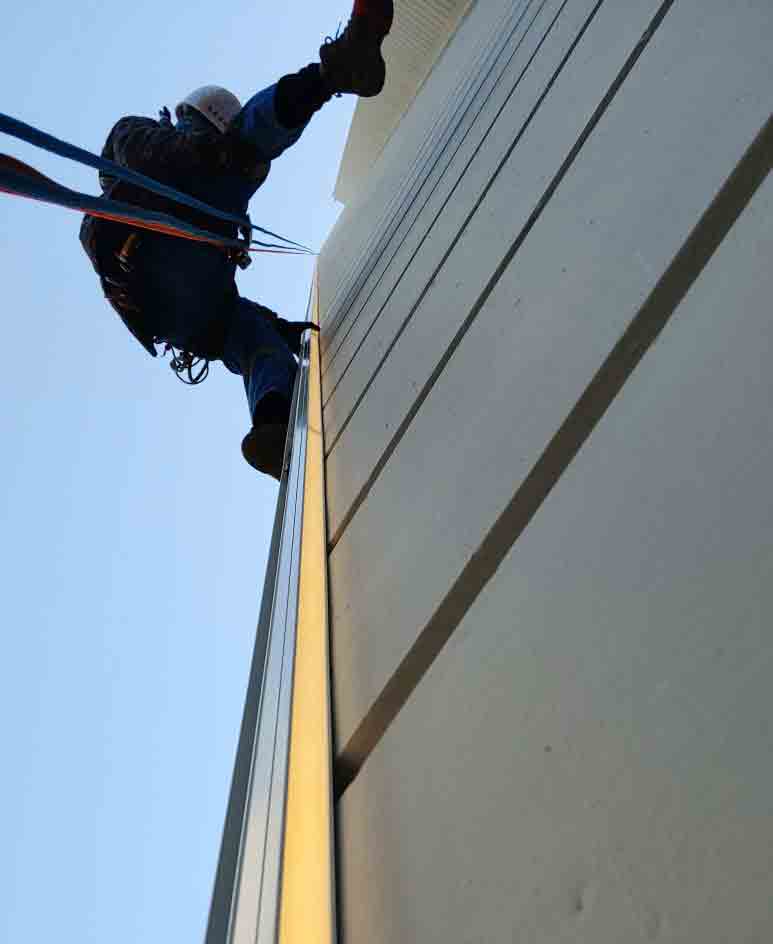

Biện Phá​p Đu Dây Đôi (Rope Access) An Toàn Tuyệt Đối Trên Cao

Đối với các công trình tháp cao tầng, việc bắc giàn giáo hay dùng xe nâng tự hành là điều không khả thi về cả không gian lẫn chi phí. Bảo Châu AD áp dụng giải pháp tiếp cận hiện trường bằng Biện pháp đu dây đôi (Rope Access) tiêu chuẩn thầu chuyên nghiệp.

Tiêu chuẩn nhân sự kỹ thuật leo cao

100% công nhân kỹ thuật làm việc trên cao (Spider-man) của Bảo Châu AD đều phải sở hữu chứng chỉ nghề đu dây nhà cao tầng hoặc chứng chỉ Irata quốc tế còn hiệu lực, được kiểm tra sức khỏe định kỳ 6 tháng/lần (không mắc các bệnh về tim mạch, huyết áp hoặc sợ độ cao).

Quy chuẩn thiết bị và biện pháp neo an toàn

• Hệ thống dây đôi độc lập: Thợ thi công luôn sử dụng hai sợi dây độc lập thả từ sàn mái đứng xuống: một sợi là Dây công tác chịu tải chính (Working Line) chịu trách nhiệm đỡ người và dụng cụ, sợi còn lại là Dây cứu sinh an toàn (Safety Line). Dây sử dụng là dòng dây tĩnh (Static Rope) lõi bện đường kính 10.5mm – 11mm tiêu chuẩn CE EN 1891 chịu lực kéo đứt trên 30kN.
• Thiết bị bảo hộ: Thợ đeo đai an toàn toàn phần (Full-body harness) kết hợp khóa hãm chống rơi tự động (Backup Device/Asap) kết nối trực tiếp vào dây cứu sinh. Khi thợ dịch chuyển dọc theo dây công tác, khóa hãm an toàn sẽ tự động trượt theo và lập tức khóa cứng khóa hãm nếu xảy ra bất kỳ sự cố tụt dây hay đứt dây công tác chính nào.
• Hệ neo (Anchor Points): Điểm neo dây trên mái được cố định vào các cấu trúc bê tông chịu lực vững chắc của tòa nhà (dầm bê tông, cột lõi cứng) bằng ma-mông xích thép hoặc khóa cùm chuyên dụng, có lớp đệm lót chống khứa cắt dây tại các góc cạnh sắc của rìa tường mái.

6. Phân Tích Chi Phí Thi Công Đèn LED Tòa Nhà Trọn Gói Năm 2026

Bảng báo giá dưới đây được bóc tách khối lượng dựa trên các tiêu chuẩn vật tư phân khúc thầu B2B chuyên nghiệp của Bảo Châu AD. Giá thực tế sẽ được điều chỉnh sau khi kỹ sư trắc đạc hiện trường và xem bản vẽ thiết kế để lựa chọn chủng loại vật tư phù hợp với định hướng chiếu sáng mỹ thuật của công trình.

Lưu ý về đơn giá thầu: Báo giá trên của Bảo Châu AD đã bao gồm chi phí nhân công thợ đu dây an toàn, bảo hiểm tai nạn lao động trên cao đầy đủ cho công nhân, chi phí lắp đặt thử tải vận hành và gói bảo trì hệ thống định kỳ miễn phí trong vòng 24 tháng đầu tiên.

Đối với các công trình sử dụng hệ thanh nhôm chạy dọc mặt đứng, chủ đầu tư thường ưu tiên dòng đèn LED viền tòa nhà có khả năng chống nước IP66/IP68, tản nhiệt tốt và đồng bộ điều khiển DMX512 để đảm bảo độ ổn định khi vận hành ngoài trời lâu dài.

Dự Án LED Tòa Nhà Tiêu Biểu

Dưới đây là các hồ sơ công trình thực tế đã được triển khai hệ thống chiếu sáng mỹ thuật kiến trúc theo tiêu chuẩn chất lượng cao:

Hồ sơ dự án 1

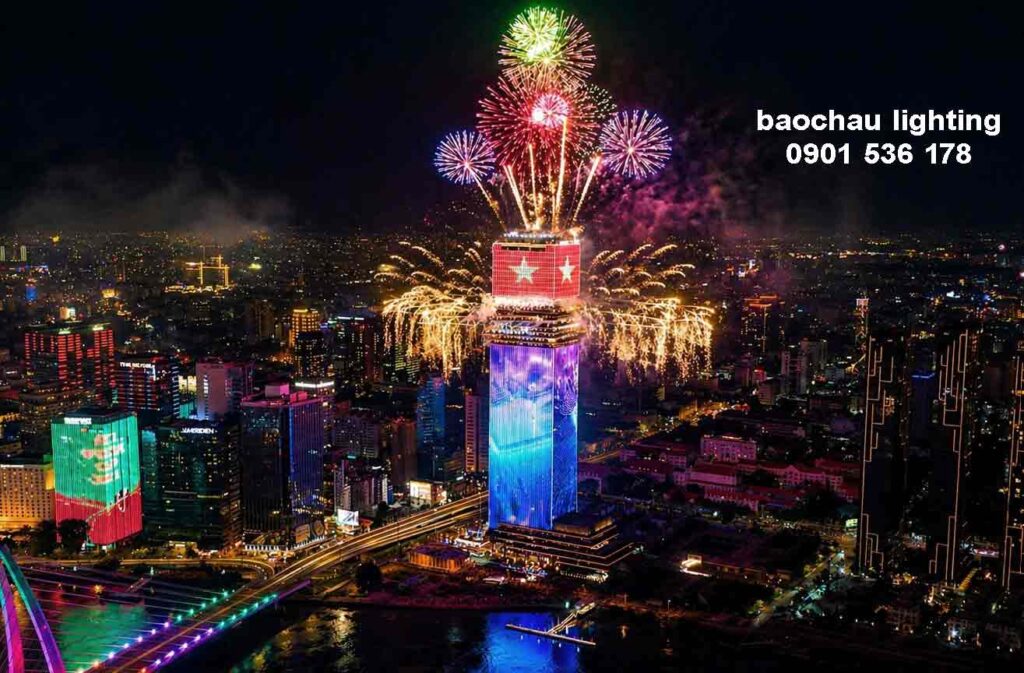

• Dự án: Marina Saigon IFC
• Địa điểm: 2 Tôn Đức Thắng, Quận 1, Hồ Chí Minh
• Hạng mục triển khai: Thiết kế bản vẽ kỹ thuật, cung cấp vật tư thầu và thi công trọn gói hệ thống chiếu sáng nghệ thuật ngoài trời.
• Giải pháp sử dụng: Hệ thống LED Linear thanh nhôm bo viền kiến trúc kết hợp hệ lưới màn hình Media Facade độ xuyên thấu cao.
• Kết quả đạt được: Đảm bảo độ phủ sáng mặt dựng kiến trúc sắc nét, hiển thị logo và video hiệu ứng mượt mà, tối ưu hóa 45% điện năng vận hành ban đêm nhờ kịch bản lập trình thông minh.

Hồ sơ dự án 2

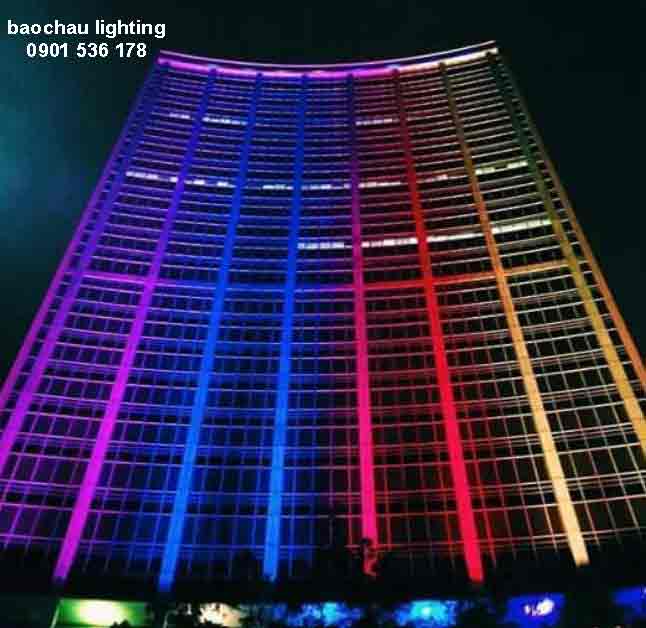

• Dự án: The AMP Building
• Địa điểm: Vịnh Sydney, Úc (Dự án tham chiếu công nghệ quốc tế)
• Hạng mục triển khai: Tư vấn giải pháp kỹ thuật, cung ứng thiết bị đèn hắt tường và đèn điểm ma trận ngoài trời chịu môi trường muối mặn.
• Giải pháp sử dụng: Sử dụng hệ pát cơ khí Inox 316 chống ăn mòn điện hóa, hệ đèn hắt LED Wall Washer công suất lớn kết hợp van thở cân bằng áp suất.
• Kết quả đạt được: Khắc phục hoàn toàn hiện tượng hơi nước ngưng tụ trong khoang đèn, hệ thống chịu được sức gió giật lớn trên cao và duy trì hiệu suất phát quang tối đa ổn định lâu dài.

Hồ sơ dự án 3

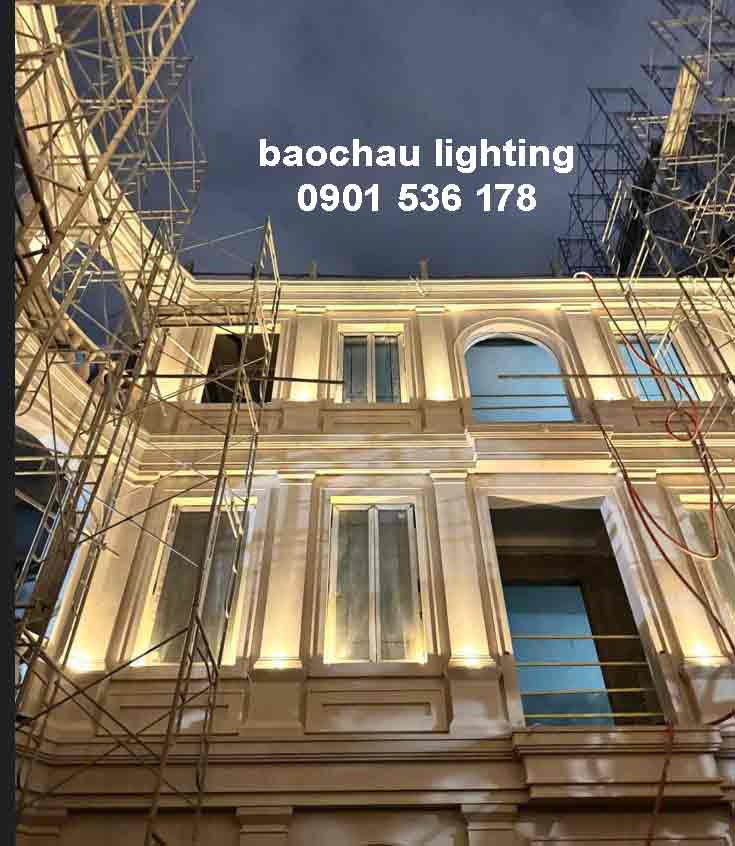

• Dự án: Tòa Tổng Giám Mục Huế
• Địa điểm: Trường An, Thành phố Huế
• Hạng mục triển khai: Cung cấp vật tư và thi công lắp đặt trọn gói hệ thống chiếu sáng mỹ thuật công trình kiến trúc cổ kính.
• Giải pháp sử dụng: Đèn pha hắt tường góc chiếu hẹp kết hợp hệ màu RGBW tinh khiết để làm nổi bật dải phào chỉ và khối cột kiến trúc cổ điển mà không gây phá vỡ cảnh quan ban ngày.
• Kết quả đạt được: Công trình đạt hiệu ứng thị giác sang trọng, trang nghiêm, toàn bộ dây dẫn tín hiệu được giấu khéo léo trong ống bảo vệ, đảm bảo an toàn tuyệt đối trước thời tiết mưa dầm đặc trưng của miền Trung.

7. Giải Đáp Các Câu Hỏi Kỹ Thuật

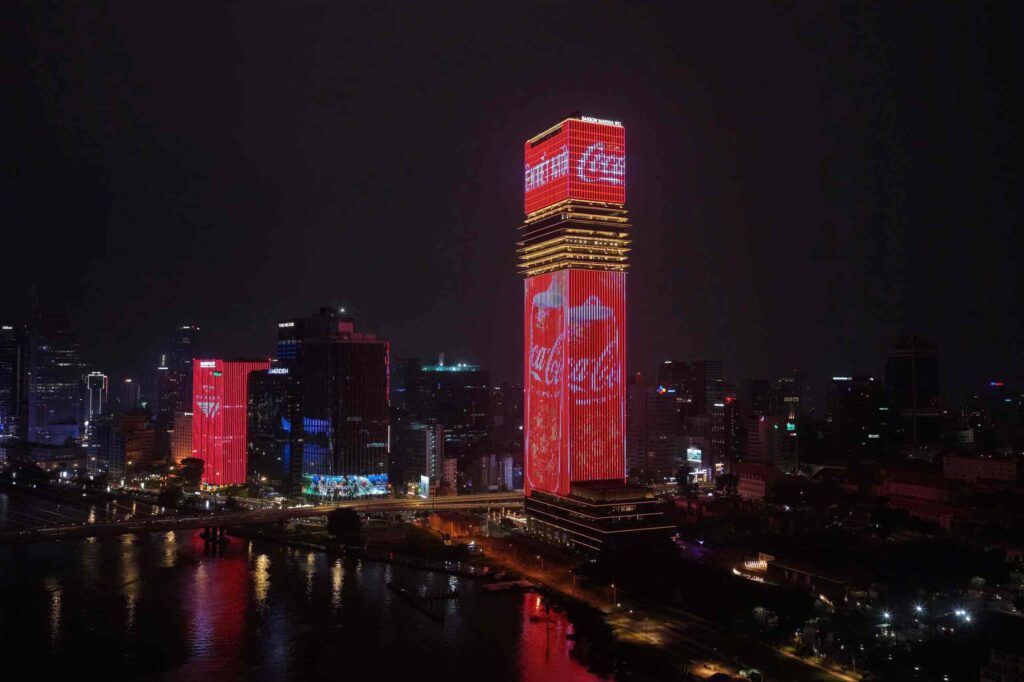

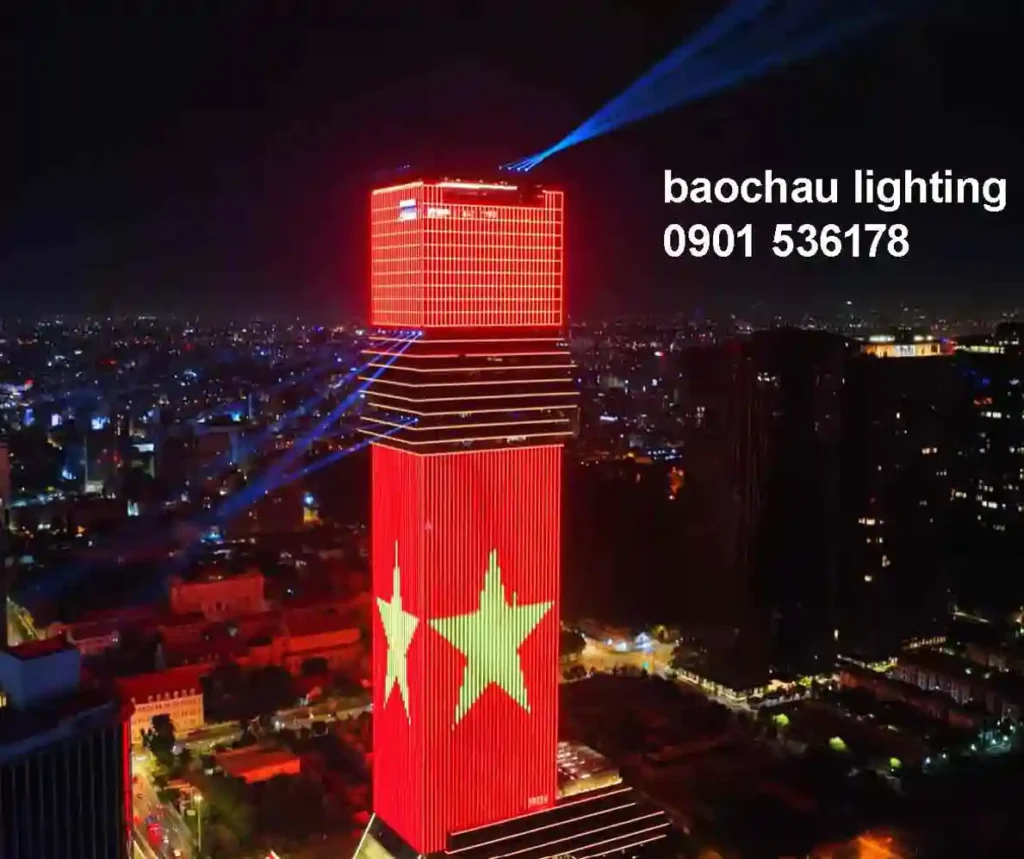

Ảnh chụp toàn cảnh tòa nhà rực rỡ ban đêm sau khi đã lập trình hoàn thiện kịch bản ánh sáng (đối lập với mặt dựng tối tăm ban ngày nếu làm dạng thanh slide before/after càng tốt).
